ADIN2111 双端口以太网交换机

Analog Devices 的 ADIN2111 低复杂度双端口以太网交换机集成了 10BASE-T1L PHY

Analog Devices 的 ADIN2111 双端口以太网交换机图片ADI 的 ADIN2111 使用长距离 10BASE-T1L 技术为建筑物中的每个节点添加以太网连接,使建筑物网络相协调,以简化网络管理。ADIN2111 支持低功耗边缘节点设计,并通过 SPI 与各种主机控制器接口。它配备一套完整的诊断功能,可在 1 公里的电缆上以 2% 的准确度进行实时故障检测和故障定位识别,从而减少系统停机时间和调试时间。它利用现有部署的单双绞线布线基础设施,使传感器、执行器、控制器和消防面板网络能够以线形和环形拓扑连接起来。

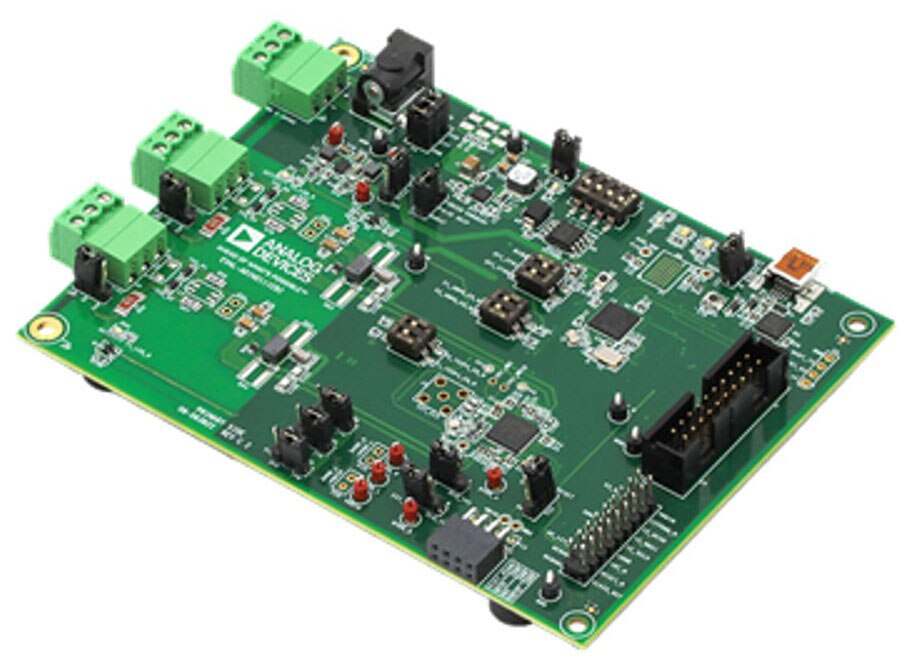

EVAL-ADIN2111EBZ 是一个灵活的平台,能够快速评估 ADIN2111 稳健、低功耗 10BASE-T1L 2 端口以太网交换机。该评估板提供两个 10BASE-T1L 通道,具有每秒 10 Mbit 的单对以太网 (SPE) 连接,链路距离可达 1.7 公里。ADIN2111 内部开关可在两个 10BASE-T1L 通道和 SPI 主机之间配置为存储转发模式。直通模式也可在端口 1 和端口 2 之间使用,无需 SPI 主机(非托管配置)。

特性和优势

  • 在线形或环形拓扑中的受限、低功耗边缘节点之间实现简单的数据菊花链
  • 77 mW 的低功耗
  • SPI 支持与各种低功耗主机控制器的简单连接
  • 诊断套件:监控链路质量并检测故障,减少调试时间和系统停机时间
应用
  • 建筑和基础设施
  • 工业自动化

ADIN2111 2-Port Ethernet Switch

图片制造商零件编号描述可供货数量价格查看详情
2-PORT SWITCH WITH 10BASE-T1L PHADIN2111BCPZ-R72-PORT SWITCH WITH 10BASE-T1L PH512 - 立即发货$140.74查看详情
2-PORT SWITCH WITH 10BASE-T1L PHADIN2111CCPZ-R72-PORT SWITCH WITH 10BASE-T1L PH605 - 立即发货$150.84查看详情

Evaluation Board

图片制造商零件编号描述可供货数量价格查看详情
EVAL BOARD FOR ADIN2111EVAL-ADIN2111EBZEVAL BOARD FOR ADIN211116 - 立即发货$1,208.39查看详情
发布日期: 2022-02-15
