ADAU1860 低功耗编解码器

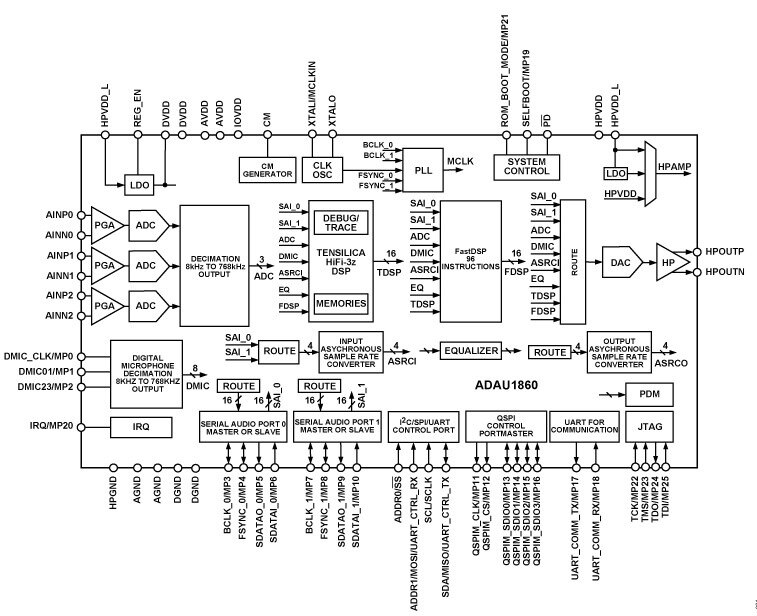

ADI ADAU1860 是一个具有三路输入和一路输出、包含两个 DSP 的编解码器。从模拟输入到 DSP 核心再到模拟输出的路径针对低延迟进行了优化，非常适合降噪耳机。只需添加几个无源元件，ADAU1860 就能提供完整的耳机解决方案。

EVAL-ADAU1860EBZ 可以访问 ADAU1860 上的所有模拟和数字输入和输出。ADAU1860 核心由 ADI 的 Lark Studio™ 软件控制，该软件通过 USB 连接与 EVAL-ADAU1860EBZ 接口。此外，用户还可以使用 mIDAS-Link 仿真器通过 JTAG 端口与 Tensilica HiFi 3z DSP 内核进行通信和调试。Analog Devices 还提供了用于代码开发的软件开发套件 (SDK)。

EVAL-ADAU1860EBZ 可由 USB 总线或 5 V 电源供电，调节至 EVAL-ADAU1860EBZ 所需的电压。印刷电路板 (PCB) 采用 4 层设计，内层有接地层和电源层。EVAL-ADAU1860EBZ 包含用于外部麦克风和扬声器的连接器。主时钟可以由外部提供，也可以由板载 24.576 MHz 振荡器提供。
