ADAU1797 高性能音频编解码器

Analog Devices 的 ADAU1797 高性能音频编解码器集成了 HiFi 3z 和 FastDSP™ 内核

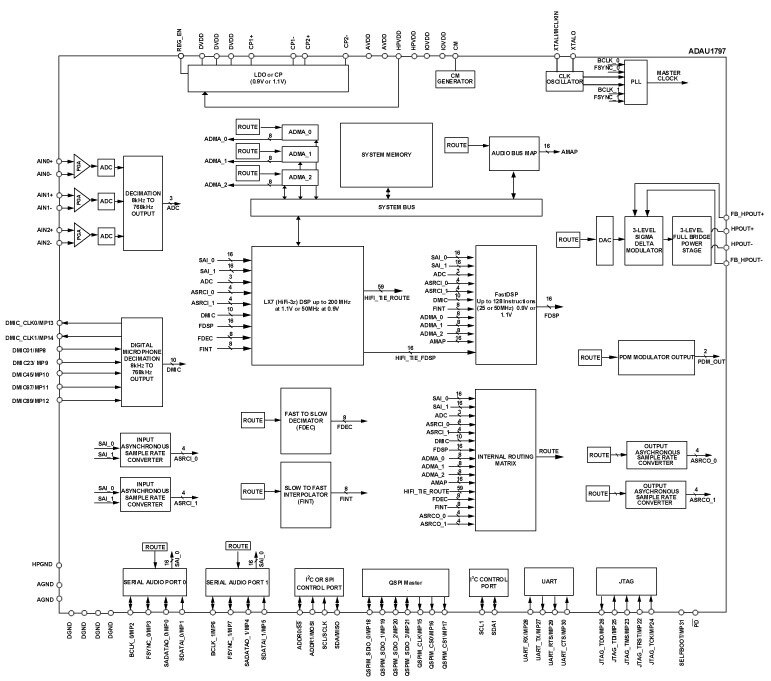

Analog Devices 的 ADAU1797 高性能音频编解码器图片ADI ADAU1797 是一款低功耗、高性能音频编解码器，提供三个模拟输入通道、十个 DMIC 输入通道、两个 PDM 输出通道和一个高效 D 类放大器输出通道。

该器件具有低功耗 HiFi 3z 音频 DSP 核心和低延迟 FastDSP 核心。DSP 内核与高保真音频数据转换器搭配使用，非常适合噪音消除、透明、个人声音放大和语音处理应用。

DSP 内核针对低功耗模式下运行的真正无线立体声 (TWS) 耳机等小型应用进行了优化。在这种模式下，器件可提供适当级别的处理能力，同时仍能最大限度地降低功耗以延长播放时间。

该器件还可以灵活地支持需要额外处理能力的应用，例如耳罩式耳机、VR 和 AR 耳机、可穿戴设备、助听器和 PSAP 设备。在高性能模式下，HiFi 3z 核心从 50 MHz 提升至 200 MHz，FastDSP 支持的指令数量增加一倍（从 64 条增加至 128 条）。这种增强的处理能力可以减轻主机处理器的负担，或者启用更低成本的主机处理器，而无需额外的外部音频 DSP 或 MCU。

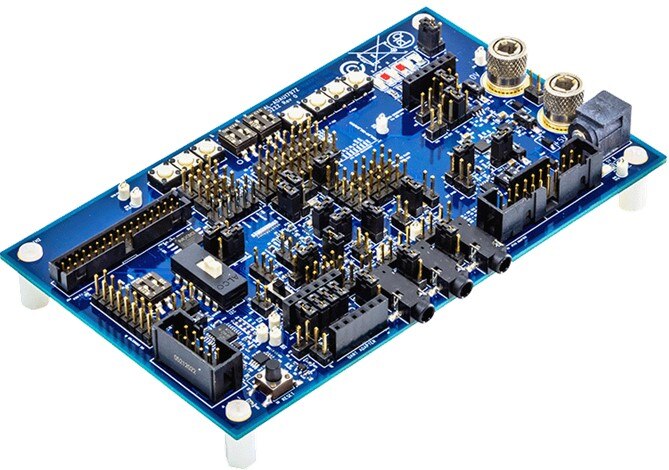

EVAL-ADAU1797Z 评估板提供对 ADAU1797 上的所有模拟和数字输入/输出的完全访问。EVAL-ADAU1797Z 可由 3.8 V 至 5 V 单电源供电。一旦主电源接通，板载调节器就会提供 ADAU1797 和其他器件所需的电压。印刷电路板 (PCB) 采用 8 层设计，内层有接地层和电源层。EVAL-ADAU1797Z 包含用于外部麦克风和扬声器的连接器。主时钟可以由外部提供，也可以由板载 24.576 MHz 无源晶体或 24.576 MHz 振荡器提供。

特性
  • FastDSP 音频处理引擎
    • 采样率高达 768 kHz 时延迟低
    • 支持最多 128 条指令
  • 带有 TIE 加速器的 Tensilica® HiFi 3z DSP
    • 四路 MAC/周期和 1024 kB 总内存
    • 2 路 SIMD IEEE 浮点乘法器
    • 支持 50 MHz 和 200 MHz 模式
  • 5 μs 群延迟（模拟输入至放大器输出）
    • 768 kHz 采样率（FastDSP 旁路模式）
  • 三个低功耗 24 位 ADC 记录通道
    • 104 dB SNR、-91 dB THD+N、0.6 mW（PGA 开启）
    • 灵活的差分或单端输入
  • 十个数字麦克风 (DMIC) 输入通道
    • 两个时钟输出（384 kHz 至 6.144 MHz）
  • 多用途 I/O 引脚，支持 GPIO/IRQ
  • 单声道低功耗 24 位 DAC 播放通道
    • 113 dB 信噪比、-93 dB 总谐波失真加噪声、1.4 mW PQ
    • 高效、低噪声 D 类放大器
  • 两个高性能 PDM 输出通道
    • 支持 3.072 MHz 或 6.144 MHz 时钟频率
  • 两个 32 位 I2S/TDM 串行音频数据端口
    • 同步时钟频率从 8 kHz 到 768 kHz
    • 两个全双工、4 通道 ASRC
  • 支持低功耗、单电源模式 (1.8 V)
    • 集成 LDO 或开关电容调节器
    • 数字 I/O 支持 1.2 V 或 1.8 V 逻辑电平
  • 数字控制和通信接口
    • I2C/SPI 控制和 I3C 组合接口
    • 主 QSPI、UART 和 JTAG 接口
    • 支持从 QSPI Flash/EEPROM 自启动
应用
  • 真正的无线立体声 (TWS) ANC 耳机
  • 耳罩式立体声 ANC 耳机
  • VR 和 AR 耳机及可穿戴设备
  • 助听器和 PSAP 设备
  • 条形音箱和智能扬声器系统
  • 游戏设备和平板电脑
资源
Analog Devices 的 ADAU1797 高性能音频编解码器图片

ADAU1797 High-Performance Audio Codec

图片制造商零件编号描述可供货数量价格查看详情
3 ADC, 1 DAC, LOW PWR CODEC, AUDADAU1797BCBZRL73 ADC, 1 DAC, LOW PWR CODEC, AUD0 - 立即发货$208.22查看详情

Evaluation Board

图片制造商零件编号描述可供货数量价格查看详情
EVAL BOARD FOR ADAU1797EVAL-ADAU1797ZEVAL BOARD FOR ADAU17970 - 立即发货See Page for Pricing查看详情
发布日期： 2024-05-23
