ADAQ7980/ADAQ7988 μModule® 数据采集系统

Analog Devices 的 1 MSPS/500 kSPS 是集成式数据采集子系统,适用于通信、过程控制和电池应用

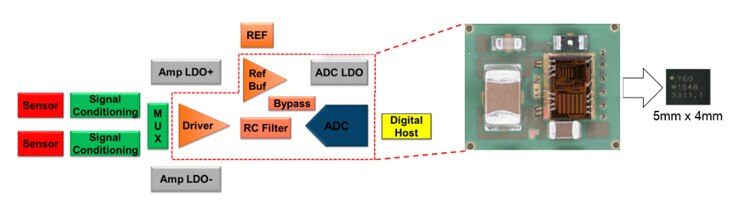

Analog Devices 的 ADAQ7980/ADAQ7988 16 位模数转换器图片 ADI 的 ADAQ7980 和 ADAQ7988 是 16 位模数转换器 (ADC) µModule 数据采集系统,在支持众多应用的系统级封装 (SiP) 中集成了四个公共信号处理和调节块。这些模块在紧凑的 5 mm × 4 mm LGA 封装中集成了该 ADC、一个 ADC 驱动器、一个基准缓冲器、一个高能效电源块以及多个关键的无源元件。这种系统级统集成工艺克服了很多数据采集设计难题,且相比典型解决方案减小了板面积并缩短了上市时间。ADAQ7980 和 ADAQ7988 数字接口兼容 1.8 V 至 5 V 逻辑电平,其指定工作温度范围为 -55°C 至 +125°C。这些器件非常适用于自动测试设备、电池供电型仪器、通信、过程控制和医疗器械。

特性
  • 简化了设计工艺,适用于数据采集系统
  • 集成了数据采集信号链所需的主要元器件
  • 16 位分辨率
  • 可选择 1 MSPS 和 500 kSPS 吞吐率
  • 1 MSPS 时功率率耗散为 21 mW
  • 节省 50% 的 PCB 面积
  • 接口:SPI/QSPI/Microwire/DSP
  • 工作温度范围:-55°C 至 +125°C
  • 3500 V 人体模型 ESD 防护等级
  • 小型 24 引线 5 mm × 4 mm LGA封装
应用
  • 自动测试设备 (ATE)
  • 电池供电型仪表
  • 通信
  • 数据采集
  • 过程控制
  • 医疗器械

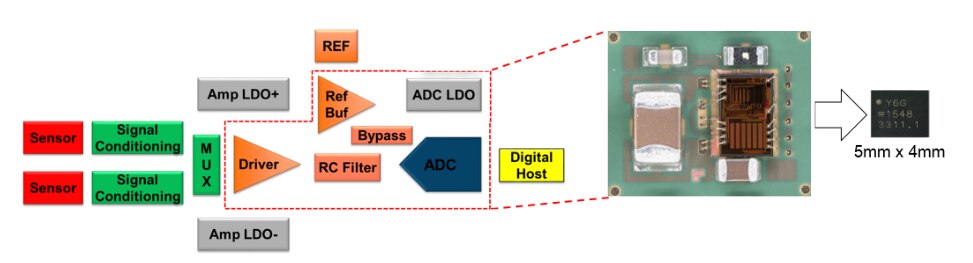

Analog Devices 的 ADAQ7980/ADAQ7988 ADC 图片

ADAQ7980/ADAQ7988 Evaluation Board

图片制造商零件编号描述可供货数量价格查看详情
CN0393 EVAL BOARD ISOLATED DASEVAL-CN0393-FMCZCN0393 EVAL BOARD ISOLATED DAS0 - 立即发货$1,757.28查看详情

ADAQ7980 16-Bit ADC

图片制造商零件编号描述可供货数量价格查看详情
IC ADC 16BIT SAR 24LGAADAQ7980BCCZ-RL7IC ADC 16BIT SAR 24LGA0 - 立即发货$106.84查看详情

ADAQ7988 16-Bit ADC

图片制造商零件编号描述可供货数量价格查看详情
IC ADC 16BIT SAR 24LGAADAQ7988BCCZ-RL7IC ADC 16BIT SAR 24LGA0 - 立即发货$76.41查看详情
发布日期: 2017-06-05
