ADA4622 精密运算放大器

Analog Devices 的 ADA4622 是 AD822 单电源、轨至轨输出 (RRO)、精密 JFET 输入运算放大器的换代产品。ADA4622 包含了许多改进，使其成为升级换代产品，而且丝毫没有影响 AD822 得以广泛应用的灵活性和易用性。输入电压范围包括负电源和轨至轨输出摆幅。增加了输入 EMI 滤波器，以提高面对紧邻的开关噪声源时的信号稳定性。

在带宽和压摆率方面提高了速度，加之强大的输出驱动，改善了建立时间性能，使该器件能够驱动现代单端逐次逼近寄存器模数转换器 (SAR ADC) 的输入。

减少了电压噪声，宽带减少了 25%，1/f 减少了一半，同时使供应电流保持恒定。较 AD822 而言，改善了 DC 精度，失调仅为一半，并且为 ADA4622 增加了最大热漂移规格。与 AD822 相比，ADA4622 改善了共模抑制比，使其更适合在非反相增益和差分放大器配置下使用。

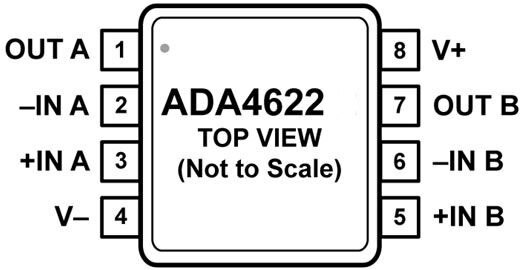

ADA4622 的指定工作温度范围为 -40°C 至 125°C 扩展工业温度范围，工作电压范围为 5 V 至 30 V，规格为 +5 V、±5 V 和 ±15 V。ADA4622 采用 8 引线 SOIC 和 8 引线 MSOP 封装。

特性

• 快速、低噪声和高能效
• 提供与其它同类竞争产品相同的压摆率和相似的建立时间，同时电流消耗减少 65%
• 低输入偏置电流
• 提供 A 级和 B 级版本，基于电压失调、热漂移和共模抑制比 (CMRR)
• 单电源供电（4.5 V 至 30 V）输入共模范围包括 GND 和轨至轨输出
• 业内最佳的输入 EMI 滤波器

优势

• 这种平衡架构不需要在进行设计权衡时牺牲功率，实现了更高的测量吞吐量，从而可提高数据采集 (DAQ) 系统的采样率
• 适合用作光电二极管的传感器接口放大器
• 客户能够根据需要选择合适的 DC 性能，同时进行优化，以降低 BOM 成本
• 简化了电源设计并最大限度扩大了动态范围
• 提高了系统稳健性，并使之更易于通过 EMI 敏感性测试
