Analog Devices Inc

AD9543 四路输入、10 路输出时钟

Analog Devices 的双数字锁相环/IEEE 1588 同步和抖动消除器适用于基站和运营商以太网

Analog Devices AD9543 四路输入、10 路输出时钟的图片ADI AD9543 是一款四路输入和十路时钟输出数字锁相环 (PLL)，可降低外部基准相关的定时抖动。即使所有基准输入都失效，数字控制环路和保持电路也能持续产生低抖动输出信号。该器件的双路数字锁相环同步 2 kHz 至 750 MHz 物理层时钟，提供具有噪声基准抖动清除的频率转换。AD9543 采用 48 引脚 LFCSP (7 mm × 7 mm) 封装，在 -40 °C 至 +85 °C 温度范围内工作。该器件符合 ITU-T G.8262 和 Telcordia GR-253，并支持 Telcordia GR-1244、ITU-T G.812、G.813、G.823、G.824、G.825 和 G.8273.2。AD9543 非常适合用于基站和运营商以太网。

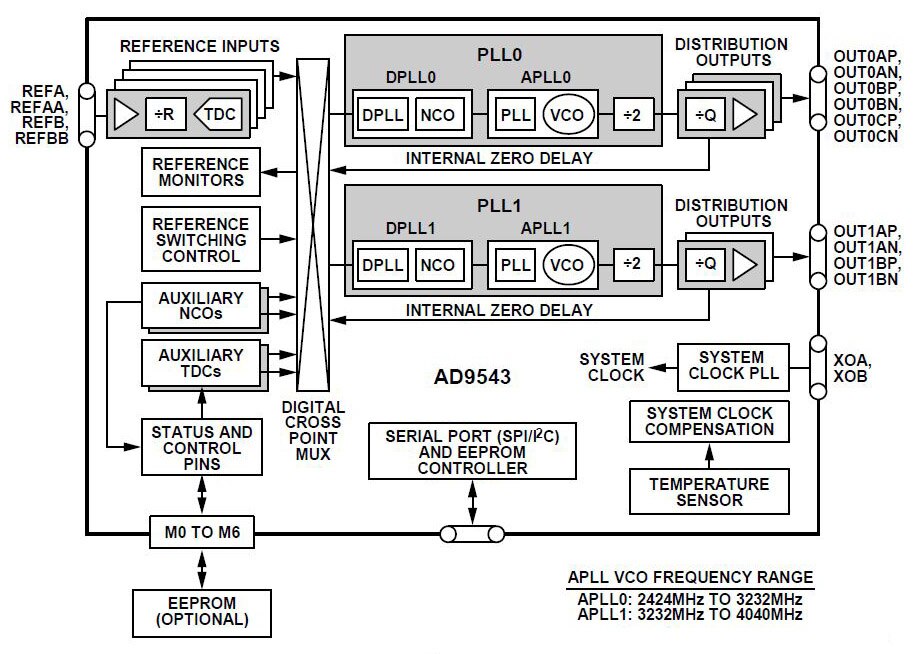

Analog Devices AD9543 四路输入、10 路输出时钟的图片

特性
  • 输入：差分或单端
  • 输出：CML、HCSL、LVDS 或单端
  • 频率：2.4 GHz
  • 电源电压：1.71 V 至 3.465 V
  • 工作温度范围：-40°C 至 +85°C
  • 封装/外壳：48-LQFP (7 mm x 7 mm)
应用
  • 运营商以太网
  • PTP (IEEE 1588) 和 SyncE 抖动净化和同步
  • 光传输网络 (OTN)
  • 基站时钟
  • 基带和无线电
  • Stratum 2、Stratum 3e 和 Stratum 3 保持
  • JESD204B 支持
  • 电缆基础设施

Eval Board

图片制造商零件编号描述可供货数量价格查看详情
EVALUATION BOARD AD9543AD9543/PCBZEVALUATION BOARD AD95431 - 立即发货$3,035.61查看详情

AD9543 Quad Input, 10-Output Clock

图片制造商零件编号描述可供货数量价格查看详情
IC CLOCK SYNCHRONIZER 48LFCSPAD9543BCPZIC CLOCK SYNCHRONIZER 48LFCSP29 - 立即发货$200.07查看详情
IC CLOCK SYNCHRONIZER 48LFCSPAD9543BCPZ-REEL7IC CLOCK SYNCHRONIZER 48LFCSP0 - 立即发货$143.04查看详情
发布日期： 2018-01-09
