AD4000/AD4001/AD4003/AD4004/AD4005 16 位模数转换器

Analog Devices 适用于自动化、手持设备和保健应用的伪差分 (SAR) ADC

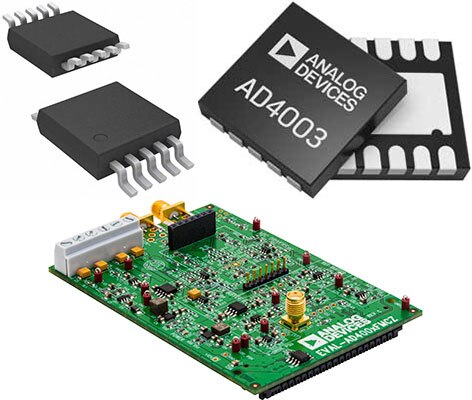

ADI 的 AD4000/AD4001/AD4003/AD4005 模数转换器图片ADI 的 AD4000/AD4001/AD4003/AD4004/AD4005 是低噪声、低功耗、高速、16 位 2 MSPS 精密逐次逼近型寄存器 ADC。AD4000 结合了易于使用的特性,具有更低的信号链功率和复杂性,并能够实现更高的通道密度。高阻态模式与长采集阶段相结合,消除了专用高功耗、高速 ADC 驱动器的需要,因而扩展了能够直接驱动此 ADC 的低功耗精密放大器的范围,同时仍能实现出色的性能。输入范围压缩特性可使 ADC 激励放大器和该 ADC 能够使用公共电源轨进行操作,而无需负电压供电,并同时保持了完整的 ADC 代码范围。这些器件对串行外设接口 (SPI) 的时钟速率要求低,从而降低了数字输入/输出功耗,扩大了处理器选择范围,并简化了跨越数字隔离的数据发送任务。

AD4000/AD4001/AD4003/AD4004/AD4005 工作采用 1.8 V 电源,相对接地检测信号 (IN-) 来说,模拟输入 (IN+) 的采样电压在 0 V 至 VREF 之间( VREF 电压范围为 2.4 V 至 5.1 V)。在加速模式下,该器件在 2 MSPS 采样率 和 75 MHz 的最小 sCk 速率条件下功耗只有 14 mW,可实现 ±1.0 的最大 LSB INL,且在 16 位和 93 dB SNR 条件下无遗漏码。基准电压由外部提供,并且可设置为独立于电源电压。

特性
  • 位数:16
  • 每秒采样率:2 M
  • 输入数量:1
  • 输入类型:伪差分
  • 数据接口:SPI/DSP
  • 配置:ADC
  • 比率 - S/H:ADC:0:1
  • 封装/外壳:10 TFSOP,10 MSOP
  • A/D 转换器数量:1
  • 架构:SAR
  • 基准类型:外部
  • 电压 - 供电,模拟:2.5 V 至 5 V
  • 电压 - 供电,数字:1.8 V 至 5 V
  • 工作温度:-40°C 至 +125°C (JT)
  • 吞吐率: 2 MSPS 最大值;INL: ± 3.2 LSB 最大值
  • 低功耗: 2 MSPS 时 9.75 mW(仅 VDD)和 2 MSPS 时 14 mW(总计)
  • 输入范围:0 V 至 VREF;VREF:2.4 V 至 5.1 V
应用
  • 机器自动化
  • 自动测试设备
  • 手持设备
  • 医疗设备
  • 电池供电型设备
  • 精密数据采集应用

Evaluation Boards

图片制造商零件编号描述可供货数量查看详情
EVAL BOARD FOR AD4003EVAL-CN0385-FMCZEVAL BOARD FOR AD40030 - 立即发货查看详情
EVAL BOARD FOR AD4001EVAL-AD4001FMCZEVAL BOARD FOR AD40011 - 立即发货查看详情
发布日期: 2017-01-26
