XM122 物联网模块

Acconeer 的 XM122 物联网模块使用 A111 脉冲相干雷达,可平稳地集成到用户的产品中

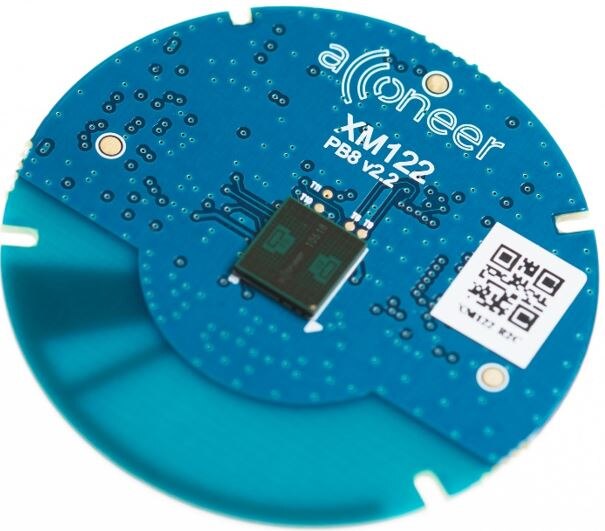

Acconeer XM122 物联网模块图片来自 Acconeer 的 XM122 物联网模块是一款具有优化外形的圆形低功率互连雷达模块,其直径为 33 mm。该物联网模块集成了 A111 脉冲相干雷达和 Nordic nRF52840 片上系统 (SoC),该片上系统支持 32 位 64 MHz Arm® Cortex®-M4 CPU,带 256 KB SRAM 和 1 MB Flash,其中包括对 Bluetooth® 5、蓝牙网状网络、Thread、Zigbee®、802.15.4 和 ANT 的支持。XM122 物联网模块具有集成的 2.4 GHz 天线,并支持外部 2.4 GHz 天线。

XM122 物联网模块是作为参考模块开发的,可通过 XB122 分线板用于支持用户的商业设计以及评估和开发。

XM122 可用作独立模块,用户可以使用 RSS API(应用程序编程接口)将其应用程序嵌入 Acconeer RSS(雷达系统软件)之上。它也可以与外部主机控制器一起使用,通过使用以下接口之一的寄存器命令协议与模块进行通信:SPI、I2C 或 UART。Acconeer RSS 包括一个可独立使用的 SDK(软件开发套件),可通过 Acconeer 网页 (www.acconeer.com) 将其下载到 XM122。也可以下载有助于可视化雷达测量结果的探索工具。

该模块支持 2.0 V 至 5.5 V 的宽单电源工作电压范围。将 XM122 与 XB122 分支板配合使用,可使 XM122 快速启动并运行。XB122 通过标准的 5 V USB 电缆供电,并包含 1.8 V 电源以及 USB-UART 转换器,因此可以通过 USB 端口从外部主机控制 XM122。XB122 还有助于通过 USB-UART 接口对 XM122 进行软件刷新。

特性

  • 纤薄的 30 针板对板连接器
  • 工作温度范围:-40°C 至 +85°C
  • SWD/JTAG 接口,用于软件擦写和调试
  • 可以下载软件探索工具
  • 单电源工作电压范围广:2.0 V 至 5.5 V
  • 外部接口:SPI、UART、I2C、GPIO 和复位
  • A111 60 GHz 脉冲相干雷达
  • 集成 2.4 GHz 天线,支持外部 2.4 GHz 天线
  • 可选的 NFC 天线支持,可通过 PCB 测试点快速进行蓝牙配对
  • 具有优化的圆形外形的低功耗连接式 radar 模块;直径 33 mm
  • Nordic nRF52840 SoC 包括具有 256 KB SRAM 和 1 MB 闪存的 32 位 64 MHz Arm Cortex-M4 CPU
  • nRF52840 协议堆栈支持蓝牙 5、蓝牙网状网络、Thread、Zigbee、802.15.4、ANT 和 2.4 GHz 专有协议栈

应用

  • 物联网应用
    • 距离范围毫米精度
    • 液位测量
    • 废物箱测量
    • 停车场感应
    • 存在检测

XM122 IoT Module Radar Sensor

图片制造商零件编号描述可供货数量价格查看详情
A111 IOT RADAR SENSOR MODULEXM122A111 IOT RADAR SENSOR MODULE589 - 立即发货$270.98查看详情

XB122 Breakout Board

图片制造商零件编号描述可供货数量价格查看详情
BREAKOUT BOARD FOR XM122 XM126XB122BREAKOUT BOARD FOR XM122 XM12656 - 立即发货$742.05查看详情

LH122 Lens Kit

图片制造商零件编号描述可供货数量价格查看详情
LENS (3) KIT & HOLDER FOR XM122LH122LENS (3) KIT & HOLDER FOR XM12286 - 立即发货$305.25查看详情

Battery Holder for XM122

图片制造商零件编号描述可供货数量价格查看详情
BATTERY HOLDER FOR XM122XA122BATTERY HOLDER FOR XM12287 - 立即发货$134.48查看详情
发布日期: 2019-10-28
