TPT1042 故障保护高速 CAN FD 收发器

3PEAK 的 TPT1042V 具有辅助电源输入,用于 I/O 电平转换输入引脚阈值和 RXD 输出电平

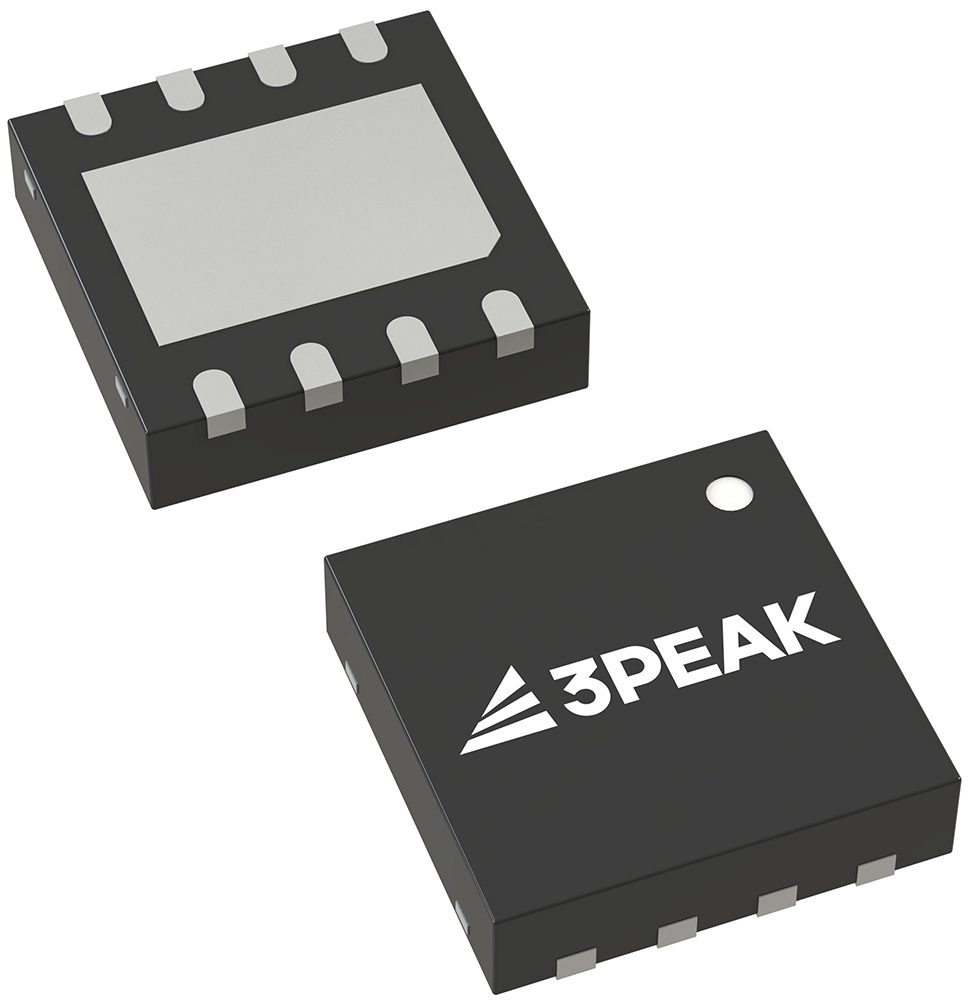

3PEAK 的 TPT1042 故障保护高速 CAN FD 收发器图片3PEAK TPT1042 收发器符合 ISO 11898 高速控制器局域网 (CAN) 物理层标准。该器件设计用于高达 5 Mbps 的 CAN FD 网络,在长且高负载的网络中具有增强的时序裕度和更高的数据速率。根据设计,该器件具有-70 V 至+70 V 的交叉线、过压和接地丢失保护以及过热关断功能,共模输入电压范围为 -30 V 至 +30 V。

TPT1042V 具有辅助电源输入,用于 I/O 电平转换输入引脚阈值和 RXD 输出电平。该系列具有低电流待机模式和 CAN 总线唤醒功能。此外,所有器件都具有多种保护特性,以增强器件和网络的稳固性。TPT1042 和 TPT1042V 采用 SOP8 和 DFN3X3-8L 封装,工作温度范围为 -40°C 至 +125°C。

特性
  • 符合 ISO 11898-2:2016 和 SAE J2284-1 至 SAE J2284-5 物理层标准
  • 支持 CAN FD,数据速率高达 5 Mbps
  • 短传播延迟时间和快速回路时间
  • 5 V 电源,I/O 电压范围支持 2.8 V 至 5.5 V MCU 接口 V 版本
  • 具有总线唤醒功能的超低电流待机模式
  • 断电时 CAN 总线的理想被动行为
  • 共模输入电压:±30V
  • 保护:
    • IEC 61000-4-2 ESD 保护高达 ±15 kV
    • 总线故障保护:±70 V
    • VCC 和 VIO(仅限 V 型号)
    • 欠压保护 (UVP)
    • TXD 主导超时功能和总线主导超时功能
    • 热关断保护
  • 提供 SOP8 封装和无引线 DFN3X3 封装应用
应用
  • 电池测试设备
  • 工业控制
  • 精密仪器
  • 医疗设备

TPT1042 Fault Protected High-Speed CAN FD Transceiver

图片制造商零件编号描述可供货数量价格查看详情
IC TRANSCEIVER HALF 1/1 8DFNTPT1042V-DF6R-SIC TRANSCEIVER HALF 1/1 8DFN3786 - 立即发货$24.66查看详情
发布日期: 2024-06-19
