USB 3.0 Type-A 至 USB 3.0 Type-A 的连接电缆

许多用户可能认为 USB 3.0 Type-A 公头至 Type-A 公头电缆只有一种接线方式。事实上，针对不同的应用，有三种不同的接线配置。

典型的 USB Type-A 公头至 Type-A 公头电缆。（图片来源：Newnex）

标准 USB 3.0 A 至 USB 3.0 A 的接线

USB 3.0 规范仅列出了 USB 3.0 标准 A 公头至 USB 3.0 标准 A 公头电缆组件的一种接线方式。这类电缆用于主机之间的连接，例如操作系统调试。

对于此类应用，具体接线如下（表 1）：

• 不应连接 5 V VBUS 引脚，防止电流回流至任一 USB 主机端口。
• SuperSpeed 信号数据对的“引脚至引脚”连接不是直通式，而是交叉式，因此 TX 对连接 RX 对，而 RX 对连接 TX 对。

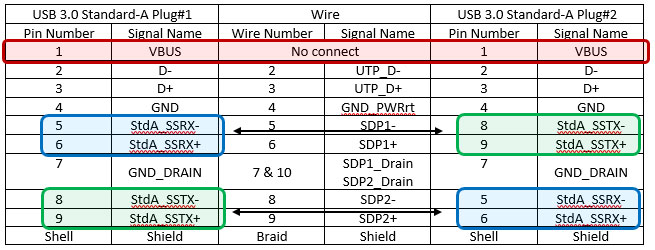

表 1：标准 USB 3.0 A 至 USB 3.0 A 的接线。（来源 Newnex）

定制 USB 3.0 A 至 USB 3.0 的 #1 特殊接线 – VBUS 和数据对交叉

除了主机之间连接应用的接线配置外（如上表 1 所列），用户有时仍需要用 USB 3.0 A 至 USB 3.0 A 电缆来连接某些类型的适配器，实现主机与设备之间的连接。

对于此类应用，具体接线如下（表 2）：

• 需要连接 5 V VBUS，向 USB 总线提供电源。
• 超高速数据对的“引脚至引脚”连接是交叉的。

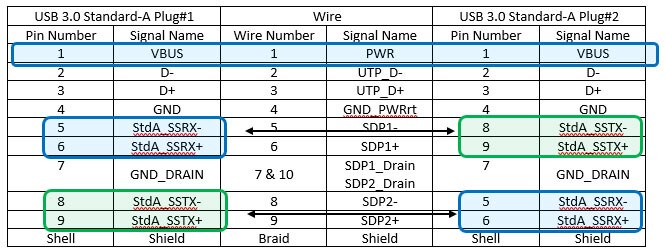

表 2：定制 USB 3.0 A 至 USB 3.0 A 的 #1 特殊接线。（来源：Newnex）

定制 USB 3.0 A 至 USB 3.0 A 的 #2 特殊接线 – 带 VBUS 和直通数据对

对于其他一些特殊应用，其中 USB 3.0 A 到 USB 3.0 A 电缆的所有接线都需要通过某些类型的直通适配器进行直通式连接（例如，用于墙板的 USB 3.0 母头对母头耦合器），以实现主机与设备之间的连接。

对于此类应用，具体接线如下（表 3）：

• 需要连接 5 V VBUS，向 USB 总线提供电源。
• 对于超高速数据对来说，“引脚至引脚”连接是直通式。

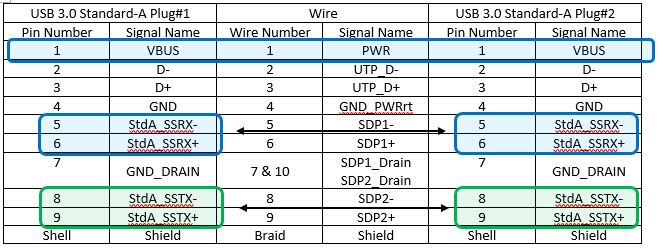

表 3：定制 USB 3.0 A 至 USB 3.0 A 的 #2 特殊接线。（来源：Newnex）

结束语

并非所有 USB 3.0 Type-A 至 USB 3.0 Type-A 的电缆都具有相同的接线配置。根据应用情况，有些电缆已连接电源引脚，有些则没有。有些电缆的数据线引脚采用交叉方式连接，有些则不是。因此，在订购之前，请务必检查 USB 3.0 A 至 USB 3.0 A 电缆的配置是否满足您的需要，确保购买到正确的电缆。
