了解 Skyworks Solutions 隔离产品组合

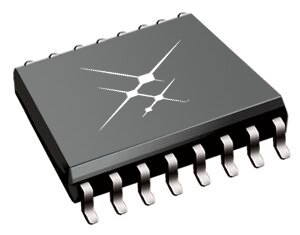

Si86xx 数字隔离器

Si86xx 系列是业内性能最高、通道数最广的单向和双向隔离器系列，支持高达 5 kVrms 的增强型隔离额定值。Si86xx 隔离器基于 Skyworks Solutions 获得专利的 CMOS 隔离技术，能够在恶劣的工业应用中可靠工作。

特性

• 高达 5000 VRMS 的隔离能力
• 通过 UL、CSA 和 VDE 认证
• 额定工作电压下具有 60 年寿命
• 高电磁场抗扰度
• 供电电压：2.5 至 5.5 V
• 独立的双向 SDA 和 SCL 隔离通道

查看详情 了解更多

Si87xx 光耦合器替代隔离器

Si871x 隔离器是引脚兼容型单通道、光耦合器的直接替代品，最大传输速率 15 Mbps。这些器件可隔离高速数字信号，拥有光耦合器解决方案不具备的性能、可靠性和灵活性优势。

特性

• 常用高速数字光耦合器的引脚兼容型直接替代升级产品
• 相对于光耦合器具有性能和可靠性优势
• 不受温度、使用年限、正向电流的影响
• FIT 故障率降低十倍，使用寿命更长
• 共模瞬态抗扰度更高：大于 50 kV/μs（典型值）
• 功耗和正向输入二极管电流更低

查看详情 了解更多

Si87xx 光耦合器替代隔离器样件套装

Si87xx 样件套装包括六款不同的光耦合器替代产品。包含以下 OPN 最多三个样件：

• Si8712AC-B-IP
• Si8712AC-B-IS
• Si8710AD-B-IS
• Si8711AC-B-IP
• Si8712BC-B-IP
• Si8712BC-B-IS

特性：

• PCB 基底面与光耦合器兼容
• LED 仿真器输入
• 3 至 30 V 开集输出
• 传播延迟：30 ns（典型值）
• 最大 15 Mbps 传输速率
• 3.75 或 5 kV rms 增强绝缘额定值
• 共模瞬态抗扰度为 50 kV/μs（典型值）
• 温度范围：-40 至 +125 °C

查看详情

具有集成 DC-DC 转换器的 Si88xx 数字隔离器

Si88xx 系列器件将高速数字隔离器与隔离电源组合在一起。这款用于隔离信号和电源的集成产品为设计人员提供了一个完整的隔离解决方案。Si88xx 具有多达四个高速数字隔离通道，并集成了基于改型反激式拓扑结构的 DC-DC 转换器。

特性：

• 100 Mbps 高速数字隔离器上的精确定时，23 ns 的典型传播延迟
• 瞬态抗扰度为 100 kV/μs（典型值）
• 高电磁场抗扰度和超低辐射
• 隔离能力高达 5000 Vrm
• 高可靠性：使用寿命长达 100 年
• 符合 RoHS 规范的封装：SOIC-20 宽体
• 通过 AEC-Q100 标准认证
• 温度范围宽：-40 至 +125 °C

查看详情 了解更多

Si86xx 隔离器评估套件

Si86xx 隔离器评估套件包括多款 5 kV 隔离器。该评估板旨在简化 Si86xx 隔离器系列不同隔离产品配置的基本功能测试和工程验证。

• 该评估板装有以下隔离器：
  • Si8600 5 kV 双向 I²C 隔离器
  • Si8605 5 kV 双向 I²C 隔离器
  • Si8621 3.75 kV 2 通道隔离器
  • Si8655 1 kV 5 通道隔离器
  • Si8663 5 kV 6 通道隔离器
  • Si8663 3.75 kV 6 通道隔离器

查看详情 了解更多

Si828x ISOdriver 栅极驱动器

Skyworks Solutions Si828x 系列非常适合用于驱动各种逆变器和电机控制应用中使用的 IGBT。Si828x 器件是隔离式大电流栅极驱动器，具有集成的系统安全和反馈功能

特性

• 4 A IGBT 驱动器
• 系统安全特性
• Skyworks Solutions 高性能隔离技术
• 30 V 驱动器端电源电压
• 集成米勒箝位
• 电源就绪引脚
• 互补驱动器控制输入
• 集成 DC-DC 转换器

查看详情

Si822x/3x 隔离式栅极驱动器

Si8220/1 是“光电输入”、封装和引脚兼容型单通道隔离式栅极驱动器，也是 HCPL-3120 和其他光耦合栅极驱动器的升级。这些器件能够连接到光耦合器外部输入电路，并在性能和可靠性方面带来显著改进。

特性

• 在一个封装中集成隔离器和双栅极驱动器
• 最大 5 kVrms 的输入输出差分电压隔离
• 可承受 1500 VDC 峰值驱动器间隔离
• HS/LS 和双通道版本
• 最高 8 MHz 开关频率
• 0.5 A 峰值输出 (Si8230/1/2)

查看详情

用于栅极驱动光耦合器的 Si826x ISOdriver

Skyworks Solutions 的 Si826x ISOdriver 系列为常用栅极驱动光耦合器提供了引脚兼容的直接替代升级产品。这些器件非常适合用于驱动各种各样逆变器和电机控制应用中使用的功率 MOSFET 和 IGBT。

特性：

• 低功率二极管仿真器简化了设计导入过程
• 0.6 和 4.0 A 峰值输出驱动电流
• 轨至轨输出电压
• 与光电驱动器相比，在性能和可靠性方面具有优势，60 ns 的传播延迟，不受输入驱动电流影响
• 宽 VDD 范围：5 - 30 V
• 3.75 和 5 kV 的增强隔离

查看详情 了解更多

Si8285/86 隔离式栅极驱动器评估套件

Si8285/86 评估板让系统设计人员能够评估 Si8285 和 Si8286 隔离式 IGBT 驱动器的特性和规格。

• 套件特性：
  • Si8285/86-EVB 评估板
  • 具有米勒箝位和驱动器功率反馈的 Si8285CD-IS 隔离式 IGBT 驱动器
  • Si8286CD-IS：隔离式 IGBT 驱动器

查看详情

Si8273 隔离式栅极驱动器评估套件

该评估板装有系列内的 Si8271 或 Si8273 版本，带有螺纹端子，以便快速评估器件的关键参数；在器件每个引脚上还包括测试点，以实现与设计人员终端系统的直接连接。

• 套件特性：
  • Si8273ISO-EVB 评估板
  • Si8271 - 采用 8 NB SOIC 封装的单通道驱动器
  • Si8273 - 采用 16 NB SOIC 封装的高电压侧/低压侧双驱动器

查看详情

Si892x 隔离式放大器

Si892x 是一款电隔离模拟放大器，非常适合测量电流分流电阻器两端的电压或传感器必须与控制系统隔离的任何地方。与其他隔离技术相比，Si892x 放大器提供低电压和差分输入，同时提供更高的性能、减少的温度和老化变化、更紧密的部件间匹配以及更长的使用寿命。Si892x 器件使用我们专有的隔离技术并具有极低的信号延迟，使控制系统能够快速响应故障条件或负载变化。低失调和增益漂移确保在整个工作温度范围内保持精度。极高的共模瞬态抗扰度使 Si892x 能够提供准确的测量结果，即使在存在高功率开关的情况下（例如在电机驱动系统或逆变器应用中）也是如此。这些放大器支持高达 5.0 kVrms 的耐受电压，符合 UL1577 标准，差分模拟信号输出放大 8.1 倍或 16.2 倍。

查看详情

用于电压测量的 Si8931/32 隔离放大器

SI893x 的 0 至 2.25 V 指定输入范围非常适合隔离式电压检测。灵活的输出选项包括差分模拟 (Si8931) 和单端模拟 (Si8932)。Si893x 提供出色的线性度以及低偏移和增益漂移，以确保在整个工作温度范围内保持精度。极高的共模瞬态抗扰度意味着即使在电机驱动系统和逆变器中存在大功率开关的情况下，Si893x 也能提供准确的测量结果。Si893x 采用 Skyworks 专有的隔离技术。根据 UL1577，它支持高达 5.0 kVrms 的耐受电压。与其他隔离技术相比，该技术可实现更高的性能、减少随温度和老化的变化、更紧密的部件间匹配以及更长的使用寿命。

查看详情

用于电压测量的 Si8935/36/37 隔离式 Δ-Σ 调制器

SI893x 的 0 至 2.25 V 指定输入范围非常适合隔离式电压检测。Si8935/36/37 提供三角积分调制输出以及外部或内部生成时钟的灵活选项。Si893x 提供出色的线性度以及低偏移和增益漂移，以确保在整个工作温度范围内保持精度。极高的共模瞬态抗扰度意味着即使在电机驱动系统和逆变器中存在大功率开关的情况下，Si893x 也能提供准确的测量结果。Si893x 采用 Skyworks 的专有隔离技术。根据 UL1577，它支持高达 5.0 kVrms 的耐受电压。与其他隔离技术相比，该技术可实现更高的性能、减少随温度和老化的变化、更紧密的部件间匹配以及更长的使用寿命。

查看详情

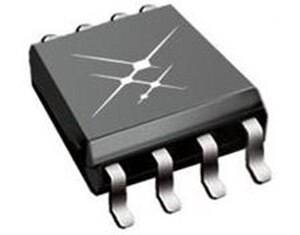

用于电流测量的 Si894x 隔离式三角积分调制器

Si894x 是一种电隔离 Δ-Σ 调制器，可输出与输入电压电平成比例的数字信号。低压差分输入非常适合使用分流电阻器进行电流测量或传感器必须与控制系统隔离的任何地方。低噪声、低误差和高精度确保系统电流的准确测量。Si894x 的输出来自一个二阶三角积分调制器。调制器可以由板载振荡器 (Si8946/47) 或外部时钟 (Si8941) 提供时钟。输出通常由系统中的 MCU 或 FPGA 进行数字滤波。Si894x 隔离式三角积分调制器采用 Skyworks 的专有隔离技术。根据 UL1577，它支持高达 5.0 kVrms 的耐受电压。与其他隔离技术相比，该技术可实现更高的性能、减少随温度和老化的变化、更紧密的部件间匹配以及更长的使用寿命。

查看详情

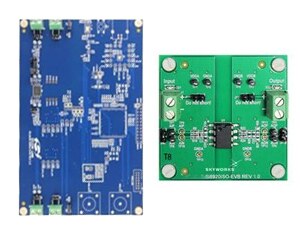

Si892x 隔离放大器评估套件 | Si8921 隔离放大器评估套件| Si8922 隔离放大器评估套件

查看详情

Si8751/52 隔离式 FET 驱动器

Si875x 实现了创建定制固态继电器 (SSR) 配置的全新方式。Si875x 将可靠的隔离技术与 SSR FET 驱动器集成在一起。

• 套件特性：
  • 驱动用户选择的外部 FET
  • 提供数字输入控制 (Si8751) 或二极管仿真控制 (Si8752) 选择
  • 内部生成的次级侧电源
  • 10 V 输出，1 mA 输入电流
  • 导通时间快至 82 μs，关断时间仅为 46 μs
  • 有源米勒箝位防止意外导通，减少电感振荡

查看详情

Si8751 隔离式 FET 驱动器评估套件

Si8751-KIT 评估板用于演示如何使用经过成本、功耗及性能优化的 Si875x FET 轻松取代机电继电器或固态继电器。

• 套件内容：
  • 基于 Si875x 的评估板
  • 信息卡

查看详情

Si875x

Si875x 实现了创建定制固态继电器 (SSR) 配置的全新方式。Si875x 将可靠的隔离技术与 SSR FET 驱动器集成在一起。

• 特性：
  • 驱动用户选择的外部 FET
  • 提供数字输入控制 (Si8751) 或二极管仿真控制 (Si8752) 选择
  • 内部生成的次级侧电源
  • 10 V 输出，1 mA 输入电流
  • 导通时间快至 82 μs，关断时间仅为 46 μs
  • 有源米勒箝位防止意外导通，减少电感振荡

查看详情

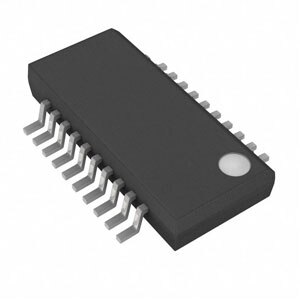

Si838x

Si838x 隔离式双极数字输入在紧凑的封装中提供 8 个拉电流或灌电流通道，非常适合各种工业电压等级，包括 24 VDC 的 IEC 61131-2 标准。

• 特性：
  • 独特的 8 通道、双极 LED 输入隔离器，非常适合可编程逻辑控制器
  • 极其灵活的输入，适应任何数字电压电平
  • 内置可定制滤波器可确保在任何环境中获得准确的数据
  • 使用单个 SPI 接口可控制多达 128 个通道

查看详情

Si834x

Si834x 隔离式智能开关将 4 个低 RON 高侧或低侧开关封装在一个高度集成、具有强大诊断和通道保护的 DFN 封装中。

• 特性：
  • 内置过流和退磁（感应冲击）保护
  • 最多 8 个不同诊断报告
  • 700 mA 连续电流输出和 8 A 浪涌电流容限
  • 使用单个 SPI 接口可控制多达 128 个通道

查看详情
