RT6056 高/低压侧测量电流检测监控器

Richtek 的双向监控器提供 -40°C 至 +125°C 的宽温度环境和 2.7 V 至 5.5 V 的输入电压

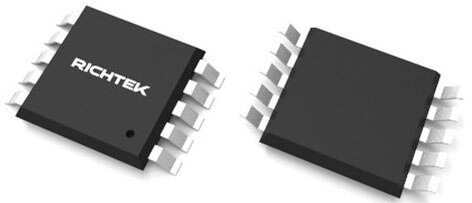

Richtek 的 RT6056 高/低压侧电流检测监控器图片Richtek 的 RT6056 是一款高精度电流检测监控器，配备 I²C 和 SMBus 接口，可通过读取负载电流和功率为系统提供完整信息。该器件监控检测电阻和总线电压的压降，通过内部模数转换器 (ADC) 转换以安培为单位的电流和以瓦特为单位的功率。还内置了可编程校准、可调转换时间和平均功能，以提高设计灵活性。

RT6056 提供 -40°C 至 +125°C 的宽温度环境，输入电压为 2.7 V 至 5.5 V。该器件可检测 0 V 至 36 V 共模总线电压上的电流。RT6056 通过在过流、过压和过功率情况下向主机发出警告，提供具有开漏输出和全面保护的警报功能。它采用小型 MSOP-10 封装。

特性
  • I²C 和 SMBus 兼容接口
  • 双向电流检测，可用于高压侧或低压侧检测
  • 工作电源电压范围：2.7 V 至 5.5 V
  • 监控总线电压：0 V 至 36 V
  • 高精度，最大 0.12% 增益误差
  • 低失调电压，最大值 10µV
  • 电流、总线电压和系统功率报告
  • 可编程警告阈值
  • 过流、过压和过功率警报
  • MSOP-10 封装
应用
  • 服务器、存储和网络设备
  • 便携式/电池供电系统
  • 负载点 (POL) 电源模块
  • 笔记本电脑
  • 高端数字电视

RT6056 High/Low-Side Measurement Current-Sense Monitor

图片制造商零件编号描述可供货数量价格查看详情
IC CURRENT SENSE 0.02% 10MSOPRT6056GFIC CURRENT SENSE 0.02% 10MSOP826 - 立即发货$24.91查看详情
发布日期： 2022-10-24
