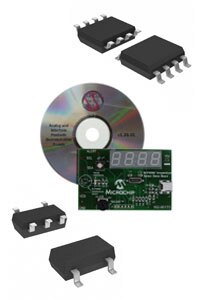

MCP9800/1/2/3 高精度温度传感器系列
Microchip 的 MCP9800/1/2/3 系列器件能将 -55°C 至 +125°C 范围内的任何一个温度值转换为数字值
Microchip Technology 的 MCP9800/1/2/3 系列数字温度传感器能将 -55°C 至 +125°C 范围任何一个温度转换为数字值。该产品在 -10°C 至 +85°C 范围内的精确度为 ±1°C(最大值)。
MCP9800/1/2/3 系列可通过采用用户可编程寄存器来提高温度检测应用的灵活性。寄存器设置允许用户选择 9 位至 12 位温度测量分辨率,并可配置为省电关断模式和单次测量模式(关断时根据命令进行一次转换),还允许规定温度报警输出和迟滞限制值。当温度变化超过规定的限制值时,MCP9800/1/2/3 输出报警信号。用户可选择设置报警输出信号的极性,用于恒温器工作时的低电平有效或高电平有效比较器输出,或用于基于微处理器系统的温度事件中断输出。
该传感器采用兼容业界标准双线 I2C™/SMBus 的串行接口,允许通过一条串行总线控制最多八个器件。上述特性使 MCP9800/1/2/3 成为精密多区温度监测应用的理想选择。
- 温度数字转换器
- 高精度,12 位分辨率
- + 25°C 时 ± 0.5°C(典型值)
- 在 -10°C 至 +85°C 范围内为 ±1°C(最大值)
- 在 -10°C 至 +125°C 范围内为 ±2°C(最大值)
- 在 -55°C 至 +125°C 范围内为 ±3°C(最大值)
- 用户可选择的分辨率:9 - 12 位
- 工作电压范围:2.7 V 至 5.5 V
- 双线接口:兼容 I2C/SMBus
- 工作电流:200 μA(典型值)
- 关断电流低:最大 1 μA
- 省电单次温度测量
- 封装类型:SOT-23-5、MSOP-8 和 SOIC-8
- 个人计算机和服务器
- 硬盘驱动器及其它 PC 外设
- 娱乐系统
- 办公设备
- 数据通信设备
- 手机
- 通用型温度监控
Silicon
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | ||
---|---|---|---|---|---|---|
MCP9800A0T-M/OT | SENSOR DIGITAL -55C-125C SOT23-5 | 8769 - 立即发货 | $12.05 | 查看详情 | ||
MCP9800A5T-M/OT | SENSOR DIGITAL -55C-125C SOT23-5 | 5934 - 立即发货 | $12.05 | 查看详情 | ||
MCP9801-M/SN | SENSOR DIGITAL -55C-125C 8SOIC | 27 - 立即发货 | $11.31 | 查看详情 | ||
MCP9801-M/MS | SENSOR DIGITAL -55C-125C 8MSOP | 1256 - 立即发货 | $11.31 | 查看详情 | ||
MCP9802A5T-M/OT | SENSOR DIGITAL -55C-125C SOT23-5 | 1650 - 立即发货 | $12.78 | 查看详情 | ||
MCP9803-M/MS | SENSOR DIGITAL -55C-125C 8MSOP | 299 - 立即发货 | $12.05 | 查看详情 | ||
MCP9803-M/SN | SENSOR DIGITAL -55C-125C 8SOIC | 335 - 立即发货 | $12.05 | 查看详情 |
Demo Boards
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | ||
---|---|---|---|---|---|---|
MCP9800DM-DL2 | BOARD DEMO 2 FOR MCP9800 | 0 - 立即发货 | See Page for Pricing | 查看详情 | ||
MCP9800DM-TS1 | DEMO BOARD TEMP SENSOR MCP9800 | 2 - 立即发货 | $442.65 | 查看详情 | ||
MCP9800DM-PCTL | BOARD DEMO FOR PICTAIL MCP9800 | 0 - 立即发货 | $203.50 | 查看详情 | ||
PKSERIAL-I2C1 | EVAL BOARD FOR 24LC02B MCP9800 | 10 - 立即发货 | $325.44 | 查看详情 |
