i.MX6 系列处理器

推出全球首款真正的可扩展多核心平台

突破用户体验上限的可扩展多核心解决方案

NXP Semiconductor 发布了业内首款真正的可扩展多核心 i.MX6 系列平台,该平台包括基于 ARM® Cortex™-A9 架构的单核、双核、四核系列。 结合稳固的生态环境,i.MX6 系列成为基于单硬件设计进行终端设备组合开发的理想平台。

凭借高性能多媒体处理、引脚*和软件兼容产品系列以及集成式电源管理,i.MX6 专为开启智能设备新纪元而构建。

i.mX6 概述

基于智能、多媒体集中和触摸的设备市场正以指数形式飞速增长。 未来的电池供电型智能设备、车载信息娱乐和机载娱乐系统、医疗系统、个人与企业级智能控制和数据系统,以及以前从未出现过的全新级别设备,均需要通过丰富的声音、视频、图片和触摸动作而非键盘,向终端用户提供数据和用户接口选择。 制造商需要快速提供适应专门市场领域或细分市场的多种设备,并向客户提供更广泛的选择,这种需求正在迅速增长。

为推动这个全新市场,我们通过将高性能可扩展多媒体处理(一种软件兼容的解决方案系列)与集成式电源管理结合在一起,专门推出 i.MX6 系列,使制造商利用单一硬件设计就能部署完整的产品组合。

i.MX6 系列平台的特性:

  • 基于 ARM Cortex-A9 的解决方案频率可达 1.2 GHz
  • 可进行 HD 1080p 的编码和解码能力
  • 可进行高清 3D 视频回放
  • 可进行高达 1080p 的高清视频会议
  • 集成 I/O,包括 HDMI v1.4、MIPI 和 LVDSdisplay 端口、MIPI CSI-2 摄像、千兆以太网、多个 USB 2.0 和 PCI Express®
  • 安全功能齐全

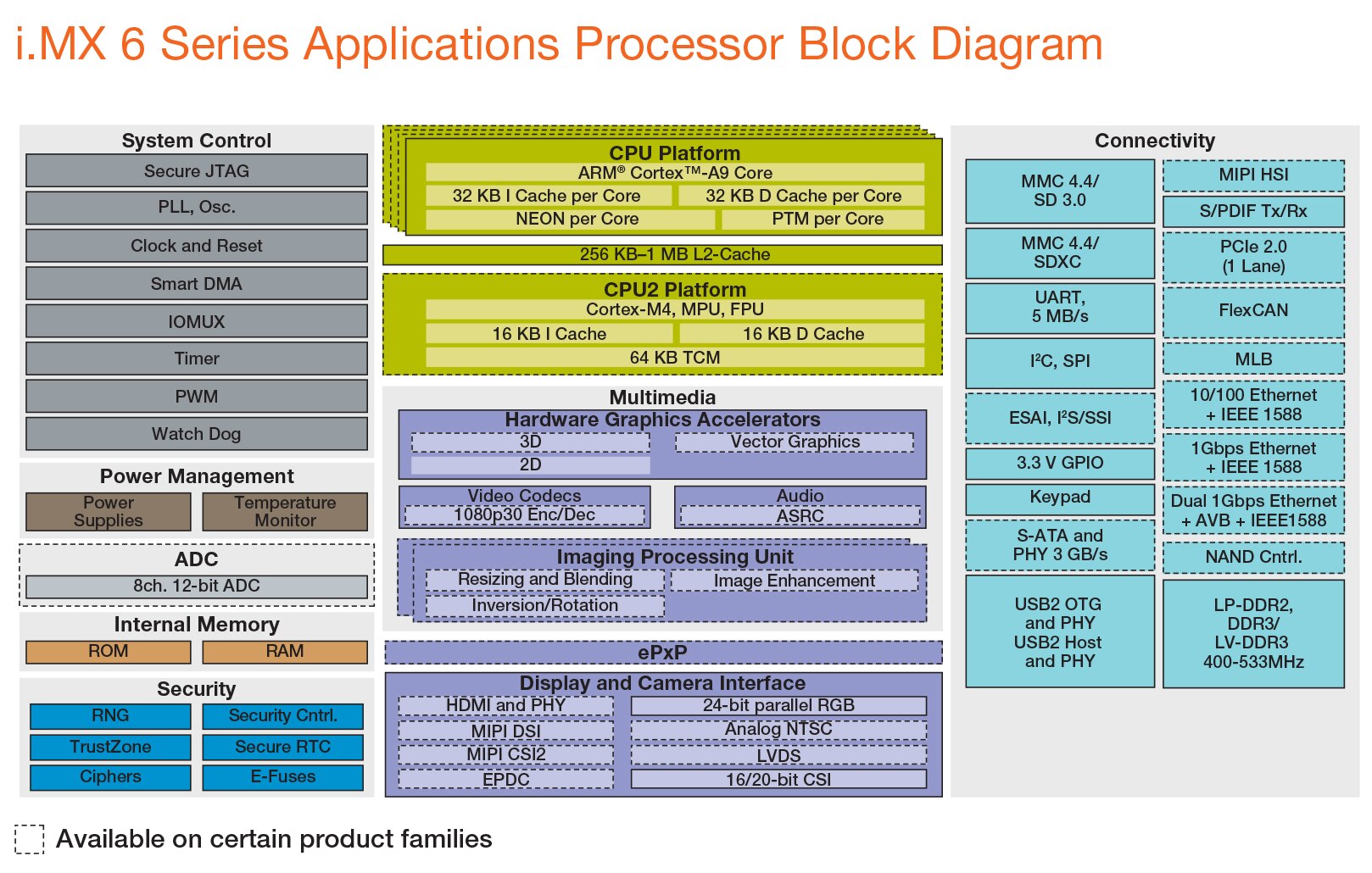

i.MX6 系列一览

红色文字表示改自其左列信息

i.MX6UltraLite i.MX6SoloLite i.MX6SoloX i.MX6Solo i.MX6DualLite i.MX6Dual i.MX6DualPlus i.MX6Quad i.MX6QuadPlus
  • ARM® Cortex®-A7 单核,频率高达 696 MHz
  • 128 KB L2 缓存、NEON™、VFP、TrustZone®
  • X16 LPDDR2、DDR3/LV-DDR3
  • 2 个 10/100 Mb/s + IEEE 1588
  • 2 个 12 位 ADC(1 个采用电阻式触控)
  • 10/100 以太网 MAC
  • ARM® Cortex®-A9 单核,频率高达 1.0 GHz
  • 256 KB L2 缓存、Neon、VFPvd16 Trustzon
  • 2D 图形
  • 400 MHz 32BIT DDR3 和 LPDDR2
  • 集成 EPD 控制器
  • 10/100 以太网 MAC
  • Cortex®-A9 单核,频率高达 1.0 GHz
  • Cortex®M4 单核,频率高达 200 MHz
  • 256 KB L2 缓存、Neon、VFP、Trustzone
  • 3D 和 2D 图形
  • 400 MHz 32BIT DDR3 和 LPDDR2
  • 双千兆以太网 MAC,带硬件 AVB 支持
  • PCIe 控制器 + PHY
  • LVDS 控制器 + PHY
  • 模拟摄像头接口
  • 8 通道、12 位 ADC
  • MLB 和 FlexCAN 控制器
  • Cortex®-A9 单核,频率高达 1.0 GHz
  • 512 KB L2 缓存、Neon、VFPvd16 Trustzone
  • 3D 图形,带一个着色器
  • 2D 图形
  • 400 MHz 32BIT DDR3 和 LPDDR2
  • 千兆以太网 MAC
  • 集成 EPD 控制器
  • HDMIv1.4 控制器 + PHY
  • LVDS 控制器 + PHY
  • PCIe 控制器 + PHY
  • MLB 和 FlexCAN 控制器
  • Cortex®-A9 双核,频率高达 1.0 GHz
  • 512 KB L2 缓存、Neon、VFPvd16 Trustzone
  • 3D 图形,带一个着色器
  • 2D 图形
  • 400 MHz 64 位 DDR3 和 2 通道 32 位 LPDDR2
  • 千兆以太网 MAC
  • 集成 EPD 控制器
  • HDMIv1.4 控制器 + PHY
  • LVDS 控制器 + PHY
  • PCIe 控制器 + PHY
  • MLB 和 FlexCAN 控制器
  • Cortex®-A9 双核,频率高达 1.2 GHz
  • 1 MB L2 缓存、Neon、VFPvd16 Trustzone
  • 3D 图形,带四个着色器
  • 两个 2D 图形引擎
  • 533 MHz 64 位 DDR3 和 2 通道 32 位 LPDDR2
  • 千兆以太网 MAC
  • 集成 SATA-II
  • HDMIv1.4 控制器 + PHY
  • LVDS 控制器 + PHY
  • PCIe 控制器 + PHY
  • MLB 和 FlexCAN 控制器

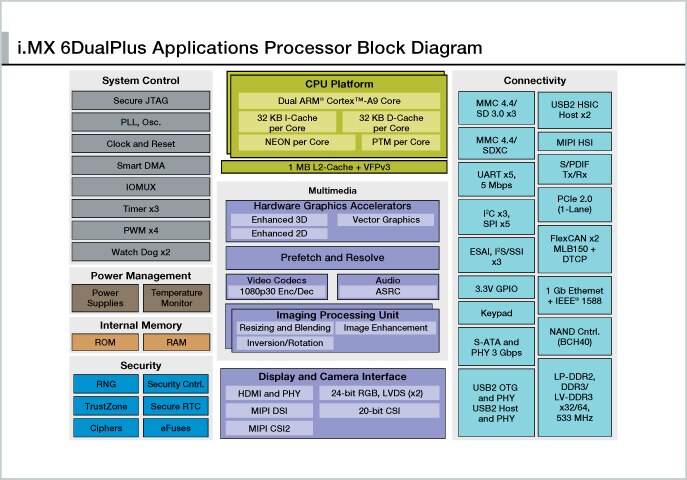

  • Cortex®-A9 双核,频率高达 1.2 GHz*
  • 1 MB L2 缓存、Neon、VFPvd16 Trustzone
  • 增强 3D 图形,带四个着色器
  • 增强两个 2D 图形引擎
  • 预取和解析引擎
  • 千兆以太网 MAC
  • 优化型 533 MHz 64 位 DDR3 和 2 通道 32 位 LPDDR2
  • 集成 SATA-II
  • HDMIv1.4 控制器 + PHY
  • LVDS 控制器 + PHY
  • PCIe 控制器 + PHY
  • MLB 和 FlexCAN 控制器

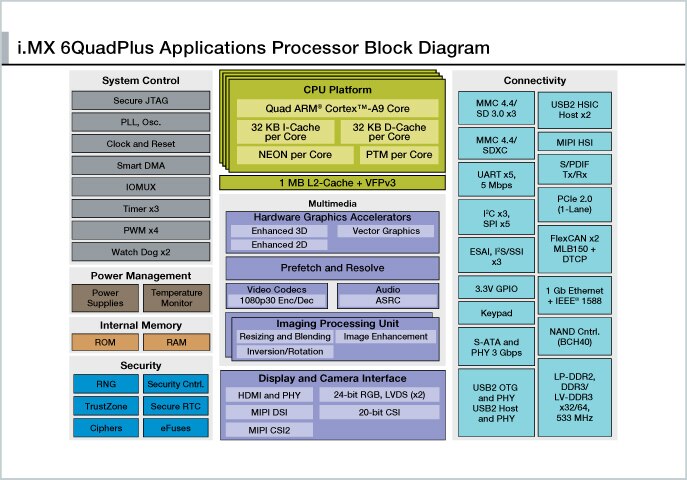

  • Cortex®-A9 四核,频率高达 1.2 GHz
  • 1 MB L2 缓存、Neon、VFPvd16 Trustzone
  • 3D 图形,带四个着色器
  • 两个 2D 图形引擎
  • 533 MHz 64 位 DDR3 和 2 通道 32 位 LPDDR2
  • 千兆以太网 MAC
  • 集成 SATA-II
  • HDMIv1.4 控制器 + PHY
  • LVDS 控制器 + PHY
  • PCIe 控制器 + PHY
  • MLB 和 FlexCAN 控制器
  • Cortex®-A9 双核,频率高达 1.2 GHz*
  • 1 MB L2 缓存、Neon、VFPvd16 Trustzone
  • 增强 3D 图形,带四个着色器
  • 增强两个 2D 图形引擎
  • 预取和解析引擎
  • 千兆以太网 MAC
  • 优化型 533 MHz 64 位 DDR3 和 2 通道 32 位 LPDDR2
  • 集成 SATA-II
  • HDMIv1.4 控制器 + PHY
  • LVDS 控制器 + PHY
  • PCIe 控制器 + PHY
  • MLB 和 FlexCAN 控制器
i.MX 6 图标 i.MX 6 消费 i.MX 6 图标 i.MX 6 图标 i.MX 6 图标 i.MX 6 图标 i.MX 6 图标 i.MX 6 图标 i.MX 6 图标
i.MX 6 图标
消费 工业 汽车

UltraLite

i.MX 6UltraLite 扩展了 i.MX 6 系列,它是一个高性能、超高能效处理器系列,采用先进的单 ARM®Cortex®-A7 内核,运行频率高达 696 MHz。 i.MX6UltraLite 应用处理器包括一个集成电源管理模块,降低了外部电源复杂性,​简化了电源定序。 该系列的每个处理器都提供多种存储器接口,包括 16 位 LPDDR2、DDR3、DDR3L、原始和托管型 NAND 闪存、NOR 闪存、eMMC、Quad SPI,以及各种其它接口用于连接外围设备,如 WLAN、蓝牙™、GPS、显示器和摄像头传感器。

i.MX6UltraLite 规格书链接 MCIMX6G2DVM05AA MCIMX6G2DVM05AA-ND IC MPU I.MX6 ULTRALITE 289BGA MCIMX6G2DVM05AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G2DVK05AA MCIMX6G2DVK05AA-ND IC MPU I.MX6 ULTRALITE 272BGA MCIMX6G2DVK05AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G3DVK05AA MCIMX6G3DVK05AA-ND IC MPU I.MX6 ULTRALITE 272BGA MCIMX6G3DVK05AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G3DVM05AA MCIMX6G3DVM05AA-ND IC MPU I.MX6 ULTRALITE 289BGA MCIMX6G3DVM05AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G0DVM05AA MCIMX6G0DVM05AA-ND IC MPU I.MX6 32BIT 500MHZ 289BGA MCIMX6G0DVM05AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G1CVM05AA MCIMX6G1CVM05AA-ND IC MPU I.MX6 32BIT 500MHZ 289BGA MCIMX6G1CVM05AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G2CVM05AA MCIMX6G2CVM05AA-ND IC MPU I.MX6 32BIT 500MHZ 289BGA MCIMX6G2CVM05AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G3CVK05AA MCIMX6G3CVK05AA-ND IC MPU I.MX6 32BIT 500MHZ 272BGA MCIMX6G3CVK05AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G1AVM05AA MCIMX6G1AVM05AA-ND IC MPU I.MX6 32BIT 500MHZ 289BGA MCIMX6G1AVM05AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G2CVK05AA MCIMX6G2CVK05AA-ND IC MPU I.MX6 32BIT 500MHZ 272BGA MCIMX6G2CVK05AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G2AVM05AA MCIMX6G2AVM05AA-ND IC MPU I.MX6 32BIT 500MHZ 289BGA MCIMX6G2AVM05AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G3CVM05AA MCIMX6G3CVM05AA-ND IC MPU I.MX6 32BIT 500MHZ 289BGA MCIMX6G3CVM05AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G1AVM07AA MCIMX6G1AVM07AA-ND IC MPU I.MX6 32BIT 700MHZ 289BGA MCIMX6G1AVM07AA 产品页
i.MX6UltraLite 规格书链接 MCIMX6G2AVM07AA MCIMX6G2AVM07AA-ND IC MPU I.MX6 32BIT 700MHZ 289BGA MCIMX6G2AVM07AA 产品页
MCIMX6UL-EVKB 规格书链接 MCIMX6UL-EVKB MCIMX6UL-EVKB-ND CPU/BASE BOARD MCIMX6UL W/ACC MCIMX6UL-EVKB 产品页

特性

  • ARM® Cortex®-A7,频率为 696 MHz,带 128 KB L2 缓存
  • 并行 LCD 显示器,分辨率达 WXGA (1366x768)
  • 8/10/16/24 位并行摄像头传感器接口
  • 16 位 LP-DDR2,DDR3/DDR3L
  • 8/16 位并行 NOR 闪存 / PSRAM
  • 双通道四核 SPI NOR 闪存
  • 8 位 Raw NAND 闪存,带 40 位 ECC
  • 2 个 MMC 4.5/SD 3.0/SDIO 端口
  • 2 个 USB 2.0 OTG,HS/FS,带 PHY 的设备或主机
  • 音频接口包括 3 个 I2S/SAI,S/PDIF Tx/Rx
  • 2 个 IEEE 1588 10/100 以太网模块
  • 2 个 12 位 ADC,总共多达 10 个输入通道,带电阻式触摸控制器(4 线/5 线)
  • 部分 PMU 集成
  • 安全块:TRNG、加密密码引擎(具有 DPA 的 AES、TDES/SHA/RSA)、篡改监控、安全启动、SIMV2/EVMSIM X 2、OTF DRAM 加密、PCI4.0 预认证
  • 14x14 289MAPBGA 0.8mm 间距
  • 9x9 272 MAPBGA 0.5mm 间距

SoloLite

i.MX6SoloLite 产品系列推出一款运行频率高达 1.0 GHz、具有 256 KB L2 缓存、支持 32 位 DDR3/LPDDR2 的单核产品。 通过对电子纸显示器 (EPD) 控制器的定向集成,使得这款产品成为新一代电子阅读器和采用 EPD 技术的其他新兴消费类和嵌入式器件的理想之选。

i.MX6SoloLite 规格书链接 MCIMX6L3DVN10AB MCIMX6L3DVN10AB-ND IC MPU I.MX6SL 1.0GHZ 432MAPBGA MCIMX6L3DVN10AB 产品页
i.MX6SoloLite 规格书链接 MCIMX6L2DVN10AB MCIMX6L2DVN10AB-ND IC MPU I.MX6SL 1.0GHZ 432MAPBGA MCIMX6L2DVN10AB 产品页
i.MX6SoloLite 规格书链接 MCIMX6L8DVN10AB MCIMX6L8DVN10AB-ND IC MPU I.MX6SL 1.0GHZ 432MAPBGA MCIMX6L8DVN10AB 产品页
i.MX6SoloLite 规格书链接 MCIMX6L2EVN10AB MCIMX6L2EVN10AB-ND IC MPU I.MX6SL 1.0GHZ 432MAPBGA MCIMX6L2EVN10AB 产品页
i.MX6SoloLite 规格书链接 MCIMX6L7DVN10AB MCIMX6L7DVN10AB-ND IC MPU I.MX6SL 1.0GHZ 432MAPBGA MCIMX6L7DVN10AB 产品页
i.MX6SoloLite 规格书链接 MCIMX6L3EVN10AB MCIMX6L3EVN10AB-ND IC MPU I.MX6SL 1.0GHZ 432MAPBGA MCIMX6L3EVN10AB 产品页面
i.MX6SoloLite 规格书链接 MCIMX6L8DVN10AA MCIMX6L8DVN10AA-ND IC MPU I.MX6SL 1.0GHZ 432MAPBGA MCIMX6L8DVN10AA 产品页

特性

  • CPU 结构
    • 1 个 ARM® Cortex™-A9,频率高达 1 GHz
    • 256 KB L2 缓存
    • 32 KB 指令和数据缓存
    • NEON SIMD 媒体加速器
  • 多媒体
    • GPU 2D(矢量图形)
      • Vivante GC355
      • 300Mpxl/s,OpenVG 1.1
    • GPU 2D(合成)
      • 2D BLIT 引擎
      • Vivante GC320
    • 视频解码
      • 仅 SW
    • 视频编码
      • 仅 SW
    • 摄像头接口
      • 16 位并行
  • 存储器
    • 16/32 位 LP-DDR2
    • 16/32 位 DDR3/LV-DDR3
  • 连接性
    • 3 个 USB 2.0
      • 1 个 HS OTG + PHY
      • 1 个 主机 + PHY
      • 1 个 主机 USB HSIC
    • 以太网
      • 10/100 Mbps
    • 扩展端口
      • 3 个 SD/MMC 4.4,1 个 SDXC
      • 4 个 SPI,5 个 UART,3 个 I²C
  • 显示器
    • 超过 WXGA (1366x786)
  • 高级电源管理
    • PMU 集成
    • NXP PF100 电源管理单元
  • 安防
    • 支持高级安全功能、加密密码引擎、随机数发生器和篡改检测的高可靠引导

SoloX

i.MX6SoloX 系列推出了多个运行频率高达 1.0 GHz (Cortex-A9) 和 200 MHz (Cortex-M4)、具有 256 KB L2 缓存并支持 32 位 DDR3/LPDDR2 的单核产品。 集成的 LVDS、FlexCAN 和 PCIe Express 使得 i.MX6SoloX 成为一款灵活的低功耗平台,适用于那些要求实时响应能力和系统集成度高的消费、汽车和工业应用。

i.MX6SoloX 规格书链接 MCIMX6X1AVK08AB MCIMX6X1AVK08AB-ND IC MPU I.MX6SOLOX 800MHZ 400BGA MCIMX6X1AVK08AB 产品页
i.MX6SoloX 规格书链接 MCIMX6X1AVO08AB MCIMX6X1AVO08AB-ND IC MPU I.MX6SOLOX 800MHZ 400BGA MCIMX6X1AVO08AB 产品页
i.MX6SoloX 规格书链接 MCIMX6X1CVK08AB MCIMX6X1CVK08AB-ND IC MPU I.MX6SOLOX 800MHZ 400BGA MCIMX6X1CVK08AB 产品页
i.MX6SoloX 规格书链接 MCIMX6X2AVN08AB MCIMX6X2AVN08AB-ND IC MPU I.MX6SOLOX 800MHZ 400BGA MCIMX6X2AVN08AB 产品页
i.MX6SoloX 规格书链接 MCIMX6X3CVN08AB MCIMX6X3CVN08AB-ND IC MPU I.MX6SOLOX 800MHZ 400BGA MCIMX6X3CVN08AB 产品页
i.MX6SoloX 规格书链接 MCIMX6X3CVO08AB MCIMX6X3CVO08AB-ND IC MPU I.MX6SOLOX 800MHZ 400BGA MCIMX6X3CVO08AB 产品页
i.MX6SoloX 规格书链接 MCIMX6X3EVK10AB MCIMX6X3EVK10AB-ND IC MPU I.MX6SOLOX 1GHZ 400BGA MCIMX6X3EVN10AB 产品页
i.MX6SoloX 规格书链接 MCIMX6X3EVN10AB MCIMX6X3EVN10AB-ND IC MPU I.MX6SOLOX 1GHZ 400BGA MCIMX6X3EVN10AB 产品页
i.MX6SoloX 规格书链接 MCIMX6X3EVO10AB MCIMX6X3EVO10AB-ND IC MPU I.MX6SOLOX 1GHZ 400BGA MCIMX6X3EVO10AB 产品页
i.MX6SoloX 规格书链接 MCIMX6X4AVM08AB MCIMX6X4AVM08AB-ND IC MPU I.MX6SOLOX 800MHZ 400BGA MCIMX6X4AVM08AB 产品页
i.MX6SoloX 规格书链接 MCIMX6X4CVM08AB MCIMX6X4CVM08AB-ND IC MPU I.MX6SOLOX 800MHZ 400BGA MCIMX6X4CVM08AB 产品页
i.MX6SoloX 规格书链接 MCIMX6X4EVM10AB MCIMX6X4EVM10AB-ND IC MPU I.MX6SOLOX 1GHZ 400BGA MCIMX6X4EVM10AB 产品页

特性

  • CPU 结构
    • 1 个 ARM® Cortex™-A9,频率高达 1 GHz
      • 512 KB L2 缓存
      • 32 KB 指令和数据缓存
      • NEON SIMD 媒体加速器
    • 1 个 ARM® Cortex™-M4,频率高达 200 MHz
      • 16 KB 指令和数据缓存
      • 64 KB TCM
      • MPU 和 FPU
  • 多媒体
    • GPU 2D/3D
      • Vivante GC400T
      • 17Mtri/s 133Mpxl/s Open GL ES 2.0
    • 摄像头接口
      • 20 位并行 CMOS 传感器接口
      • NTSC/PAL 模拟视频输入接口
    • PiXel 处理管道 (PXP)
      • 重新调整图像大小、旋转、叠加和 CSC
  • 存储器
    • DDR
      • 16/32 位 DDR3-800 和 DDR3L-800
      • 16/32 位 LPDDR2-800
    • NAND
      • SLC/MLC,62 位 ECC,ONFI2.2
      • NOR
      • 2 个 DDR 四通道 SPI
      • 16/32 位 NOR 闪存
  • 连接性
    • 2 个 10/100/1000 以太网
      • 用于流量整形和增强数据包优先次序的硬件 AVB
      • 支持 IEEE®1588
    • PCIe 2.0(1 通道)
    • 2 个 8 通道 12 位 ADC
    • 3 个 USB 2.0 端口
      • 2 个 HS OTG + PHY
      • 1 个 HS 主机 HSIC
    • 4 个 SD/MMC 4.5
    • 5 个 SPI、6 个 UART、4 个 I²C、5 个 I²S/SSI
    • FlexCAN
    • MLB 25/50
  • 显示器
    • 并行 RGB
    • LVDS
  • 高级电源管理
    • 部分 PMU 集成
    • NXP PF0200 PMIC
  • 安防
    • 包括多核心单元,用于多核心隔离和共享
    • 资源域控制器 (RDC)
    • 安全信息单元 (MU)
    • 硬件旗语信号
    • 高可靠引导、加密密码引擎、随机数发生器和篡改检测

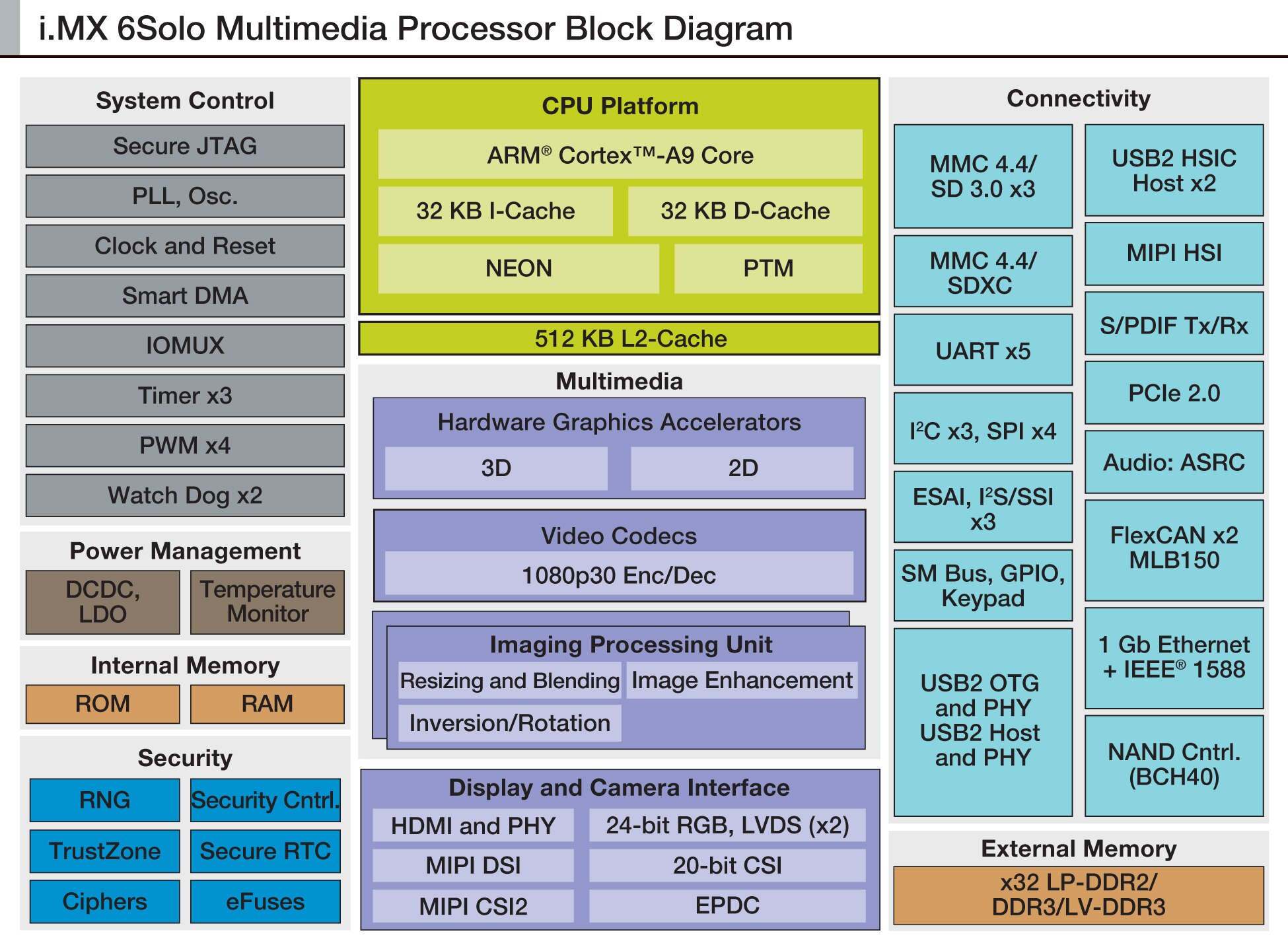

Solo

i.MX6Solo 产品系列提供一款运行频率高达 1.0 GHz、具有 512 KB L2 缓存,支持 32 位 DDR3/LPDDR2 的单核产品。 i.MX6Solo 集成 LVDS、MIPI 显示、MIPI 摄像头端口、HDMI v1.4、FlexCAN 和 MLB,使其成为适合消费、汽车和工业应用的灵活平台。

i.MX 6Solo/6DualLite 应用处理器规格书链接 MCIMX6S5EVM10AB MCIMX6S5EVM10AB-ND IC MPU 1000MHZ 624MAPBGA MCIMX6S5EVM10AB 产品页
i.MX 6Solo/6DualLite 应用处理器规格书链接 MCIMX6S5DVM10AC MCIMX6S5DVM10AC-ND IC MPU I.MX6S 1.0GHZ 624MAPBGA MCIMX6S5DVM10AC 产品页
i.MX 6Solo/6DualLite 应用处理器规格书链接 MCIMX6S5DVM10AB MCIMX6S5DVM10AB-ND IC MPU I.MX6S 1.0GHZ 624MAPBGA MCIMX6S5DVM10AB 产品页
i.MX 6Solo/6DualLite 应用处理器规格书链接 MCIMX6S5EVM10AC MCIMX6S5EVM10AC-ND IC MPU I.MX6S 1.0GHZ 624MAPBGA MCIMX6S5EVM10AC 产品页
i.MX 6Solo/6DualLite 应用处理器规格书链接 MCIMX6S7CVM08AB MCIMX6S7CVM08AB-ND IC MPU I.MX6S 800MHZ 624MAPBGA MCIMX6S7CVM08AB 产品页
i.MX 6Solo/6DualLite 应用处理器规格书链接 MCIMX6S7CVM08AC MCIMX6S7CVM08AC-ND IC MPU I.MX6S 800MHZ 624MAPBGA MCIMX6S7CVM08AC 产品页
i.MX 6Solo/6DualLite 应用处理器规格书链接 MCIMX6S6AVM08AC MCIMX6S6AVM08AC-ND IC MPU I.MX6S 800MHZ 624MAPBGA MCIMX6S6AVM08AC 产品页

特性

  • CPU 结构
    • 1 个 ARM® Cortex™-A9,频率高达 1 GHz
    • 256 KB L2 缓存
    • 32 KB 指令和数据缓存
    • NEON SIMD 媒体加速器
  • 多媒体
    • GPU 3D
      • Vivante GC880
      • 35Mtri/s 266Mpxl/s Open GL ES 2.0
    • GPU 2D(矢量图形)
      • GPU 3D 仿真
    • GPU 2D(合成)
      • Vivante GC320
      • 600Mpxl/s、BLIT
    • 视频解码
      • 1080p30 + D1
    • 视频编码
      • 1080p30 H.264 BP/ 双 720p 编码
    • 摄像头接口
      • 类型:2 个 20 位并行、MIPI-CSI2(2 通道)
  • 存储器
    • 32 位 LP-DDR3/LV-DDR3
    • SLC/MLC、40 位 ECC、ONFI2.2、DDR
  • 连接性
    • 汽车
      • FlexCAN
      • MLB
    • 四个 USB2.0e
      • 1 个 HS OTG + PHY
      • 1 个 主机 + PHY
      • 2 个 主机 USB HSIC
    • 以太网
      • 1 Gbps + IEEE®1588
    • 扩展端口
      • 3 个 SD/MMC 4.4,1 个 SDXC
      • 4 个 SPI,5 个 UART,3 个 I²C
      • MIPI-HSI
      • PCIe 2.0(1 通道)
  • 显示器
    • 2 个 WXGA (1366x786)
    • EPDC、LVDS、并行、MIPI-DSI
  • 高级电源管理
    • PMU 集成
    • NXP PF100 电源管理单元
  • 安防
    • 高可靠引导、加密密码引擎、随机数发生器和篡改检测

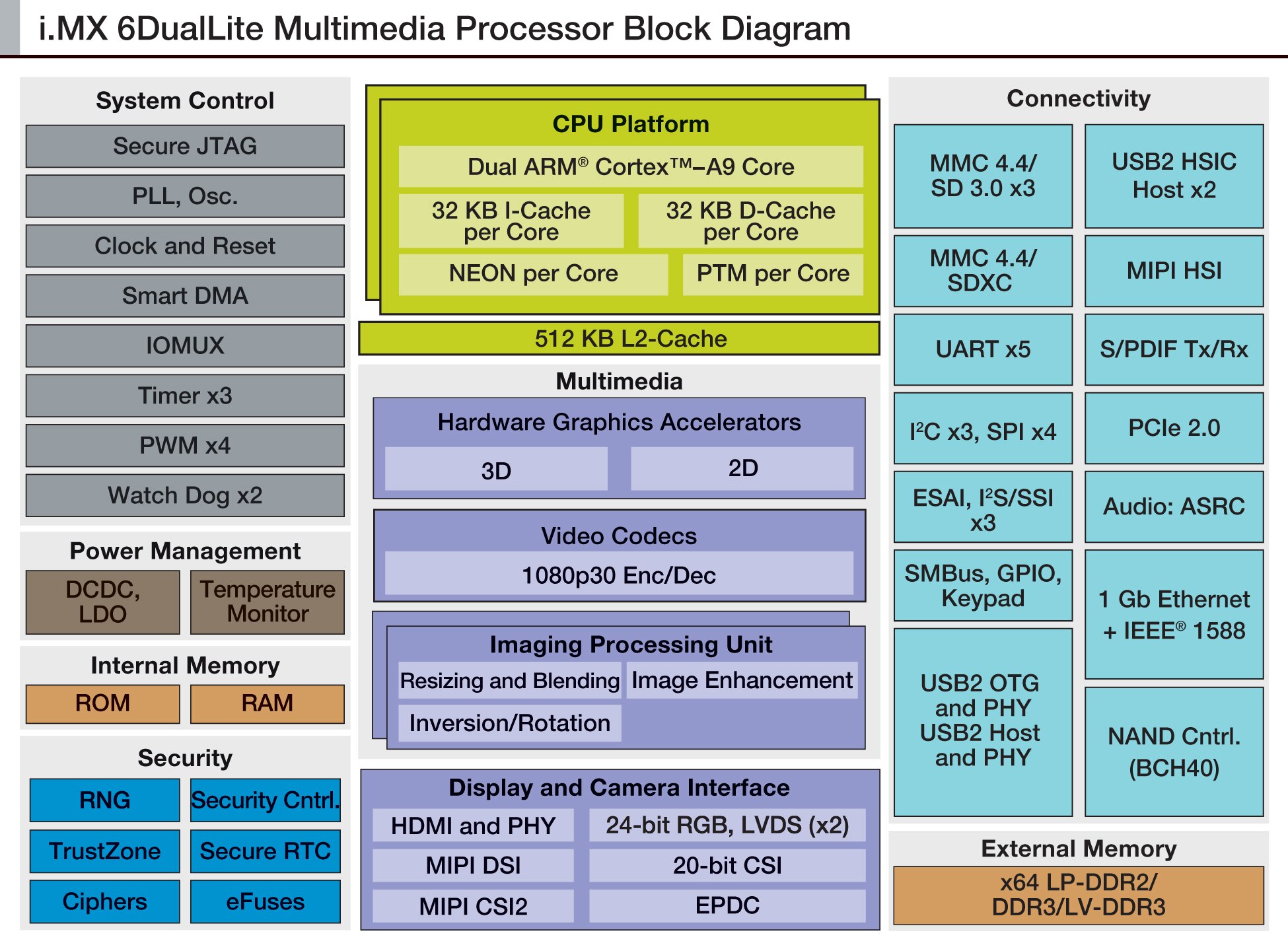

DualLite

i.MX6DualLite 系列推出运行频率可达 1.0 GHz、具有 512 KB L2 缓存并支持 64 位 DDR3 或者双通道 32 位LPDDR2 的双核产品。 该器件集成了 FlexCAN 和 MLB 总线、PCI Express、LVDS 并支持 MIPI 摄像和显示以及 HDMI v1.4,非常适合用于消费、汽车和工业多媒体中心应用。

i.MX 6Solo/6DualLite 应用处理器规格书链接 MCIMX6U5EVM10AB MCIMX6U5EVM10AB-ND IC MPU 1000MHZ 624MAPBGA MCIMX6U5EVM10AB 产品页
i.MX 6Solo/6DualLite 应用处理器规格书链接 MCIMX6U5DVM10AB MCIMX6U5DVM10AB-ND IC MPU I.MX6DL 1.0GHZ 624MAPBGA MCIMX6U5DVM10AB 产品页
i.MX 6Solo/6DualLite 应用处理器规格书链接 MCIMX6U5EVM10AC MCIMX6U5EVM10AC-ND IC MPU I.MX6DL 1.0GHZ 624MAPBGA MCIMX6U5EVM10AC 产品页
i.MX 6Solo/6DualLite 应用处理器规格书链接 MCIMX6U5DVM10AC MCIMX6U5DVM10AC-ND IC MPU I.MX6DL 1.0GHZ 624MAPBGA MCIMX6U5DVM10AC 产品页
i.MX 6Solo/6DualLite 应用处理器规格书链接 MCIMX6U7CVM08AC MCIMX6U7CVM08AC-ND IC MPU I.MX6DL 800MHZ 624MAPBGA MCIMX6U7CVM08AC 产品页

特性

  • CPU 结构
    • 2 个 ARM® Cortex™-A9,频率可达 1 GHz
    • 512 KB L2 缓存
    • 32 KB 指令和数据缓存
    • NEON SIMD 媒体加速器
  • 多媒体
    • GPU 3D
      • Vivante GC880
      • 35Mtri/s 266Mpxl/s Open GL ES 2.0
    • GPU 2D(矢量图形)
      • GPU 3D 仿真
    • GPU 2D(合成)
      • Vivante GC320
      • 600Mpxl/s、BLIT
    • 视频解码
      • 1080p30 + D1
    • 视频编码
      • 1080p30 H.264 BP/ 双 720p 编码
    • 摄像头接口
      • 类型:2 个 20 位并行、MIPI-CSI2(2 通道)
  • 存储器
    • 2x32 LP-DDR2、1x64 DDR3 / LV-DDR3
    • SLC/MLC、40 位 ECC、ONFI2.2、DDR
  • 连接性
    • 四个 USB2.0e
      • 1 个 HS OTG + PHY
      • 1 个 主机 + PHY
      • 2 个 主机 USB HSIC
    • 以太网
      • 1 Gbps + IEEE®1588
    • 扩展端口
      • 3 个 SD/MMC 4.4,1 个 SDXC
      • 4 个 SPI,5 个 UART,3 个 I²C
      • MIPI-HSI
      • PCIe 2.0(1 通道)
  • 显示器
    • 2 个 WXGA (1366x786)
    • EPDC、LVDS、并行、MIPI-DSI
  • 高级电源管理
    • PMU 集成
    • NXP PF100 电源管理单元
  • 安防
    • 高可靠引导、加密密码引擎、随机数发生器和篡改检测

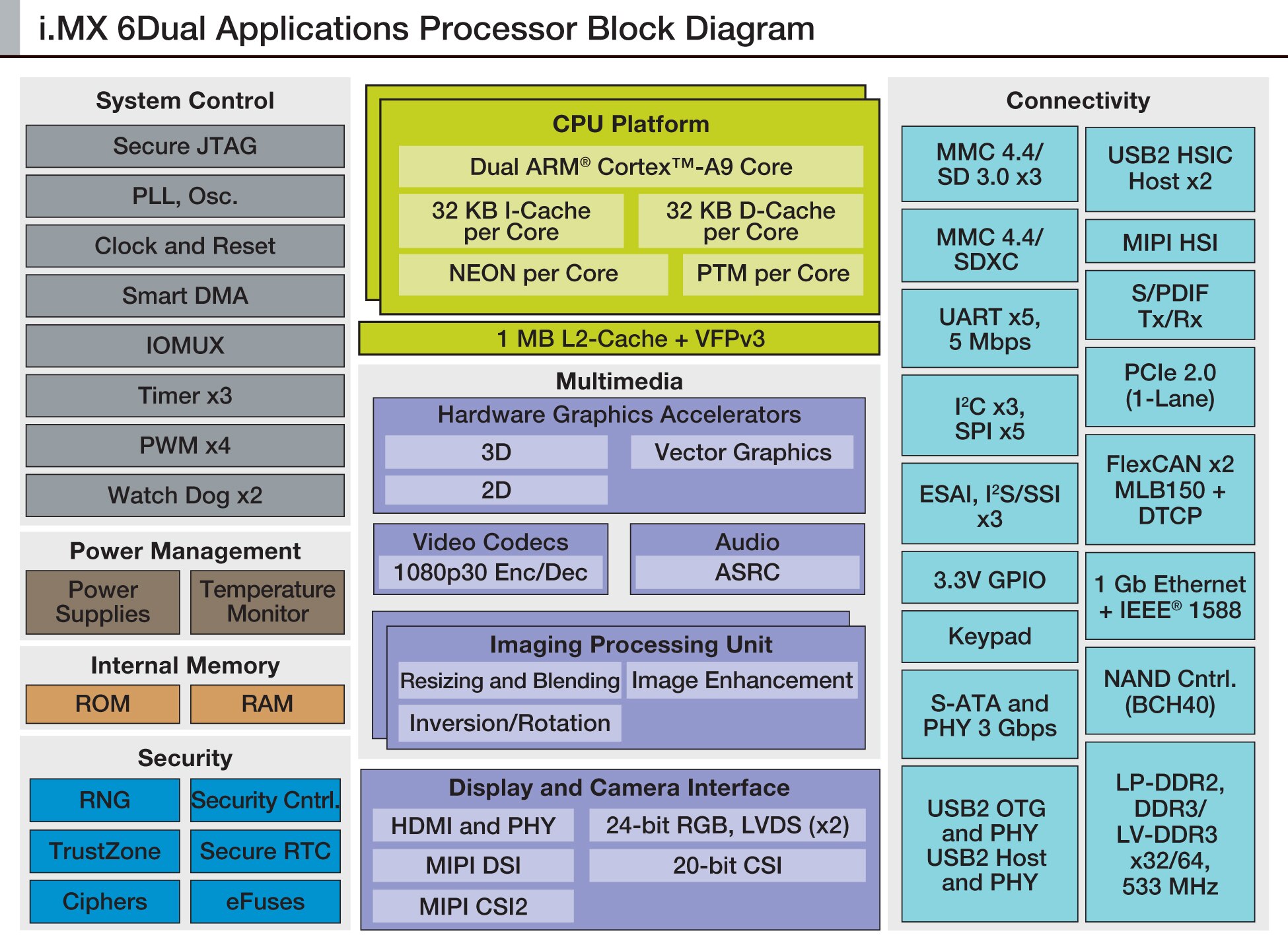

Dual

i.MX6Dual 系列提供运行频率可达 1.2 GHz、具有 1 MB L2 缓存并支持 64 位 DDR3 或者双通道 32 位 LPDDR2 的双核产品。 i.MX6Dual 充分利用与 i.MX 6Quad 系列相同的集成特性,成为适合消费、汽车和工业应用的可扩展解决方案。

i.MX 6Dual/6Quad 应用处理器规格书链接 MCIMX6D5EYM10AC MCIMX6D5EYM10AC-ND IC MPU 1000MHZ 432MAPBGA MCIMX6D5EYM10AC 产品页
i.MX 6Dual/6Quad 应用处理器规格书链接 MCIMX6D6AVT10AD MCIMX6D6AVT10AD-ND IC MPU I.MX6D 1.0GHZ 624FCBGA MCIMX6D6AVT10AD 产品页
i.MX 6Dual/6Quad 应用处理器规格书链接 MCIMX6D5EYM10AD MCIMX6D5EYM10AD-ND IC MPU I.MX6D 1.0GHZ 624FCBGA MCIMX6D5EYM10AD 产品页
i.MX 6Dual/6Quad 应用处理器规格书链接 MCIMX6D7CVT08AD MCIMX6D7CVT08AD-ND IC MPU I.MX6D 800MHZ 624FCBGA MCIMX6D7CVT08AD 产品页

特性

  • CPU 结构
    • 2 个 ARM® Cortex™-A9,频率可达 1.2 GHz
    • 1MB L2 缓存
    • 32 KB 指令和数据缓存
    • NEON SIMD 媒体加速器
  • 多媒体
    • GPU 2D(矢量图形)
      • Vivante GC880
      • 300Mpxl/s,OpenVG 1.1
    • GPU 2D(矢量图形)
      • GPU 3D 仿真
    • GPU 2D(合成)
      • Vivante GC320
      • 600Mpxl/s、BLIT
    • 视频解码
      • 1080p 60 h.264
    • 视频编码
      • 1080p30 H.264 BP/ 双 720p 编码
    • 摄像头接口
      • 类型:2 个 20 位并行、MIPI-CSI2(2 通道)
  • 存储器
    • 2x32 LP-DDR2、1x64 DDR3 / LV-DDR3
    • SLC/MLC、40 位 ECC、ONFI2.2、DDR
  • 连接性
    • 四个 USB2.0e
      • 1 个 HS OTG + PHY
      • 1 个 主机 + PHY
      • 2 个 主机 USB HSIC
    • 以太网
      • 1 Gbps + IEEE®1588
    • 扩展端口
      • 3 个 SD/MMC 4.4,1 个 SDXC
      • 4 个 SPI,5 个 UART,3 个 I²C
      • MIPI-HSI
      • PCIe 2.0(1 通道)
  • 显示器
    • 2 个 4XGA (2048x1536) 或者 2 个 [1080p + WXGA (1280x720)]
    • EPDC、LVDS、并行、MIPI-DSI
  • 高级电源管理
    • PMU 集成
    • NXP PF100 电源管理单元
  • 安防
    • 高可靠引导、加密密码引擎、随机数发生器和篡改检测

DualPlus

i.MX 6DualPlus 系列极大地增强了图形和存储器性能,且与广泛的 i.MX 6 处理器引脚兼容。 该器件包括一个双核 ARM® Cortex®-A9 平台,其运行频率可达 1.2 GHz*,具有 1 MB L2 缓存、先进的图形、预取和解析引擎,并支持优化型 64 位 DDR3 或 2 通道、32 位 LPDDR2。 FlexCAN、MLB 总线、PCI Express® 和 SATA-2 提供了出色的连接性,而 LVDS、MIPI 显示端口、MIPI 摄像头端口和 HDMI 1.4 的集成则使其成为要求更优图形化性能的尖端消费、汽车和工业多媒体应用的理想多核平台。

访问 www.nxp.com/imx6tools,获取最新的软件和工具。

i.MX6DualPlus 规格书链接 MCIMX6DP5EYM1AA MCIMX6DP5EYM1AA-ND 21X21 .8MM PITCH UNLIDDED MCIMX6DP5EYM1AA 产品页
i.MX6DualPlus 规格书链接 MCIMX6DP4AVT8AA MCIMX6DP4AVT8AA-ND 21X21 .8MM PITCH LIDDED MCIMX6DP4AVT8AA 产品页
i.MX6DualPlus 规格书链接 MCIMX6DP7CVT8AA MCIMX6DP7CVT8AA-ND 21X21 .8MM PITCH LIDDED MCIMX6DP7CVT8AA 产品页
i.MX6DualPlus 规格书链接 MCIMX6DP6AVT8AA MCIMX6DP6AVT8AA-ND 21X21 .8MM PITCH LIDDED MCIMX6DP6AVT8AA 产品页
i.MX6DualPlus 规格书链接 MCIMX6DP4AVT1AA MCIMX6DP4AVT1AA-ND 21X21 .8MM PITCH LIDDED MCIMX6DP4AVT1AA 产品页
i.MX6DualPlus 规格书链接 MCIMX6DP6AVT1AA MCIMX6DP6AVT1AA-ND 21X21 .8MM PITCH LIDDED MCIMX6DP6AVT1AA 产品页

特性

  • CPU 结构
    • 2 个 ARM® Cortex®-A9,每核频率达 1.2 GHz
    • 1MB L2 缓存
    • 32 KB 指令和数据缓存
    • NEON SIMD 媒体加速器
  • 多媒体
    • 嵌入式预取和解析引擎
    • GPU 3D
      • Vivante GC2000+
      • 200Mtri/s 1000Mpxl/s、OpenGL ES 3.0 和 Halti、OpenCL™ 1.1 EP
    • GPU 2D(矢量图形)
      • Vivante GC355
      • 300Mpxl/s,OpenVG 1.1
    • GPU 2D(8 层合成)
      • Vivante GC320
      • 600Mpxl/s、BLIT
    • 视频解码
      • HD (1080p + 720p) 30fps
    • 视频编码
      • HD 1080p 30fps
    • 摄像头接口
      • 类型:1 个 20 位并行、MIPI-CSI2(四通道)、三个同步输入
  • 存储器
    • 512 KB OCRAM
    • DDR
      • 64 位存储器总线性能显著提升,并且存储器接口支持 533 MHz 的 DDR3、DDR3L 和 LP-DDR2
        • 2x32 LP-DDR2、1x64 DDR3 / DDR3L
  • 连接性
    • 四个 USB 2.0
      • 1 个 HS USB 2.0 OTG + PHY
      • 1 个 HS USB 2.0 主机 + PHY
      • 2 个 HS USB 2.0 主机 (HSIC)
    • 以太网
      • 1 Gbps + IEEE®1588
    • 扩展端口
      • 4 个 eMMC 4.5 / SD 3.0
      • 5 个 SPI、5 个 UART、3 个 I²C
      • PCIe 2.0(1 通道)
  • 显示器
    • 2 个 QXGA (2048x1536)
    • 或 2 个 WXGA (1280 x 720)
  • 高级电源管理
    • PMU 集成
    • NXP PF0100F9 电源管理单元
  • 安防
    • 高级安全支持:
      • 高可靠引导
      • 密码加密引擎
      • 随机数发生器
      • 防篡改 RTC

Quad

i.MX6Quad 系列包括一款运行频率高达 1.2 GHz、采用 1 MB L2 缓存、64 位 DDR3 的四核平台。FlexCAN 和 MLB 总线、PCI Express® 和 SATA-2 为其提供了出色的连接性,而双 MIPI 显示端口、MIPI 摄像头端口和 HDMI v1.4 的集成,使其成为消费、汽车和工业多媒体应用的理想平台。

i.MX 6Dual/Quad 应用处理器规格书链接 MCIMX6Q5EYM10AC MCIMX6Q5EYM10AC-ND IC MCU 32BIT ARM QUAD 624FCBGA MCIMX6Q5EYM10AC 产品页
i.MX 6Dual/Quad 应用处理器规格书链接 MCIMX6Q7CVT08AC MCIMX6Q7CVT08AC-ND C MPU I.MX6Q 800MHZ 624FCBGA MCIMX6Q7CVT08AC 产品页
i.MX 6Dual/Quad 应用处理器规格书链接 MCIMX6Q7CVT08AD MCIMX6Q7CVT08AD-ND IC MPU I.MX6Q 800MHZ 624FCBGA MCIMX6Q7CVT08AD 产品页
i.MX 6Dual/Quad 应用处理器规格书链接 MCIMX6Q6AVT10AC MCIMX6Q6AVT10AC-ND IC MPU I.MX6Q 1.0GHZ 624FCBGA MCIMX6Q6AVT10AC 产品页
i.MX 6Dual/Quad 应用处理器规格书链接 MCIMX6Q6AVT10AD MCIMX6Q6AVT10AD-ND IC MPU I.MX6Q 1.0GHZ 624FCBGA MCIMX6Q6AVT10AD 产品页
i.MX 6Dual/Quad 应用处理器规格书链接 MCIMX6Q5EYM10AD MCIMX6Q5EYM10AD-ND IC MPU I.MX6Q 1.0GHZ 624FCBGA MCIMX6Q5EYM10AD 产品页

特性

  • CPU 结构
    • 4 个 ARM® Cortex™-A9,每核频率达 1.2 GHz
    • 1MB L2 缓存
    • 32 KB 指令和数据缓存
    • NEON SIMD 媒体加速器
  • 多媒体
    • GPU 3D
      • Vivante GC2000
      • 200Mtri/s 1000Mpxl/s、OpenGL ES 2.0 和 Halti、CL EP
    • GPU 2D(矢量图形)
      • - Vivante GC355
      • 300Mpxl/s,OpenVG 1.1
    • GPU 2D(合成)
      • Vivante GC320
      • 600Mpxl/s、BLIT
    • 视频解码
      • 1080p 60 h.264
    • 视频编码
      • 1080p30 H.264 BP/ 双 720p 编码
    • 摄像头接口
      • 类型:2 个 20 位并行、MIPI-CSI2(四通道)、三个同步输入
  • 存储器
    • 2x32 LP-DDR2、1x64 DDR3 / LV-DDR3
    • SLC/MLC、40 位 ECC、ONFI2.2、DDR
  • 连接性
    • 四个 USB2.0e
      • 1 个 HS OTG + PHY
      • 1 个 主机 + PHY
      • 2 个 主机 USB HSIC
    • 以太网
      • 1 Gbps + IEEE®1588
    • 扩展端口
      • 3 个 SD/MMC 4.4,1 个 SDXC
      • 5 个 SPI、5 个 UART、3 个 I²C
      • MIPI-HSI
      • PCIe 2.0(1 通道)
  • 显示器
    • 2 个 4XGA (2048x1536) 或者 2 个 [1080p + WXGA (1280x720)]
  • 高级电源管理
    • PMU 集成
    • NXP PF100 电源管理单元
  • 安防
    • 高可靠引导、加密密码引擎、随机数发生器和篡改检测

QuadPlus

i.MX 6DualPlus 系列极大地增强了图形和存储器性能,且与广泛的 i.MX 6 处理器引脚兼容。 该器件包括一个双核 ARM® Cortex®-A9 平台,其运行频率可达 1.2 GHz*,具有 1 MB L2 缓存、先进的图形、预取和解析引擎,并支持优化型 64 位 DDR3 或 2 通道、32 位 LPDDR2。 FlexCAN、MLB 总线、PCI Express® 和 SATA-2 提供了出色的连接性,而 LVDS、MIPI 显示端口、MIPI 摄像头端口和 HDMI 1.4 的集成则使其成为要求更优图形化性能的尖端消费、汽车和工业多媒体应用的理想多核平台。

访问 www.nxp.com/imx6tools,获取最新的软件和工具。

i.MX6DualPlus 规格书链接 MCIMX6QP5EYM1AA MCIMX6QP5EYM1AA-ND 21X21 .8MM PITCH UNLIDDED MCIMX6QP5EYM1AA 产品页
i.MX6DualPlus 规格书链接 MCIMX6QP4AVT8AA MCIMX6QP4AVT8AA-ND 21X21 .8MM PITCH LIDDED MCIMX6QP4AVT8AA 产品页
i.MX6DualPlus 规格书链接 MCIMX6QP7CVT8AA MCIMX6QP7CVT8AA-ND 21X21 .8MM PITCH LIDDED MCIMX6QP7CVT8AA 产品页
i.MX6DualPlus 规格书链接 MCIMX6QP6AVT8AA MCIMX6QP6AVT8AA-ND 21X21 .8MM PITCH LIDDED MCIMX6QP6AVT8AA 产品页
i.MX6DualPlus 规格书链接 MCIMX6QP4AVT1AA MCIMX6QP4AVT1AA-ND 21X21 .8MM PITCH LIDDED MCIMX6QP4AVT1AA 产品页
i.MX6DualPlus 规格书链接 MCIMX6QP6AVT1AA MCIMX6QP6AVT1AA-ND 21X21 .8MM PITCH LIDDED MCIMX6QP6AVT1AA 产品页

特性

  • CPU 结构
    • 4 个 ARM® Cortex®-A9,每核速度达 1.2 GHz
    • 1MB L2 缓存
    • 32 KB 指令和数据缓存
    • NEON SIMD 媒体加速器
  • 多媒体
    • 嵌入式预取和解析引擎
    • GPU 3D
      • Vivante GC2000+
      • 200Mtri/s 1000Mpxl/s、OpenGL ES 3.0 和 Halti、OpenCL™ 1.1 EP
    • GPU 2D(矢量图形)
      • Vivante GC355
      • 300Mpxl/s,OpenVG 1.1
    • GPU 2D(8 层合成)
      • Vivante GC320
      • 600Mpxl/s、BLIT
    • 视频解码
      • HD (1080p + 720p) 30fps
    • 视频编码
      • HD 1080p 30fps
    • 摄像头接口
      • 类型:1 个 20 位并行、MIPI-CSI2(四通道)、三个同步输入
  • 存储器
    • 512 KB OCRAM
    • DDR
      • 64 位存储器总线性能显著提升,并且存储器接口支持 533 MHz 的 DDR3、DDR3L 和 LP-DDR2
        • 2x32 LP-DDR2、1x64 DDR3 / DDR3L
  • 连接性
    • 四个 USB 2.0
      • 1 个 HS USB 2.0 OTG + PHY
      • 1 个 HS USB 2.0 主机 + PHY
      • 2 个 HS USB 2.0 主机 (HSIC)
    • 以太网
      • 1 Gbps + IEEE®1588
    • 扩展端口
      • 4 个 eMMC 4.5 / SD 3.0
      • 5 个 SPI、5 个 UART、3 个 I²C
      • PCIe 2.0(1 通道)
  • 显示器
    • 2 个 QXGA (2048x1536)
    • 或 2 个 WXGA (1280 x 720)
  • 高级电源管理
    • PMU 集成
    • NXP PF0100F9 电源管理单元
  • 安防
    • 高级安全支持:
      • 高可靠引导
      • 密码加密引擎
      • 随机数发生器
      • 防篡改 RTC

评估板

i.MX6SoloLite 评估套件

NXP 的 i.MX6SoloLite 评估套件

NXP 推出基于 i.MX6SoloLite 应用处理器的评估套件,是本系列最新的高度灵活、面向市场的开发工具。 i.MX6SoloLite 是首款集成了高性能 1 GHz ARM® Cortex™-A9 CPU 和集成式 E Ink® and Sipix® 显示控制器的片上系统 (SoC),可用于驱动现有以及新一代电子纸显示 (EPD) 面板。

利用该评估套件,可实现 EPD 和/或 LCD 或 HGNI 显示、触摸控制、音频回放并能添加 WLAN(一种 3G 调制解调器或者蓝牙® 技术)。 另外,该评估套件同时支持 Linux® 和 Android™ 操作系统,可用于简化软件开发,实现加快产品面市时间的终极目标。

查看快速入门指南

i.MX 6 系列应用处理器规格书链接 MCIMX6SLEVK  MCIMX6SLEVK-ND KIT EVAL MCIMX6SL MCIMX6SLEVK 产品页
i.MX 6 系列应用处理器规格书链接 IMXEBOOKDC3-E MXEBOOKDC3-E-ND KIT EVAL FOR I.MX6SL MXEBOOKDC3-E 产品页

i.MX6UltraLite 评估套件

NXP 的 i.MX6UltraLite 评估套件图片

NXP 推出基于 i.MX 6UltraLite 应用处理器的评估套件 (EVK),它是高度灵活、面向市场的优秀开发工具。 i.MX 6UltraLite 处理器是 i.MX 产品系列中首款配备运行频率高达 696 MHz 的单 ARM® Cortex®-A7 内核器件。 这款 EVK 支持 LCD 显示器和音频播放,以及多种连接选项。 该套件旨在展示该型处理器最常用的功能,采用小规格、低成本的封装,支持 Linux® 操作系统,能够帮助您更轻松地进行软件开发,最终加快产品上市速度。

查看快速入门指南

i.MX 6 系列应用处理器规格书链接 MCIMX6UL-EVK MCIMX6UL-EVK-ND CPU/BASE BOARD MCIMX6UL MCIMX6UL-EVK 产品页
i.MX 6 系列应用处理器规格书链接 MCIMX6UL-EVKB MCIMX6UL-EVKB-ND CPU/BASE BOARD MCIMX6UL W/ACC MCIMX6UL-EVKB 产品页



基于 i.MX 6 系列的智能设备 SABRE 板

NXP 的智能设备 SABRE 平台图片

用于智能设备的智能应用蓝图快速设计 (SABRE) 板在设计上提供了一种功能丰富的开发平台,能够让开发人员利用 i.MX 6 系列处理器的大部分主要功能,因此能简化产品设计。

这种智能设备 SABRE 板以低成本、功能丰富的开发平台简化了产品设计,开发人员可在该平台上通过对应的软件支持使用该处理器的大部分主要功能。 有两种独特的智能设备 SABRE 板——一种基于 i.MX6Quad 应用处理器(也用于 i.MX6Dual 开发),另一种基于 i.MX6SoloX 应用处理器。

查看快速入门指南

i.MX 6 系列应用处理器规格书链接 MCIMX6SX-SDB MCIMX6SX-SDB-ND DEMO BOARD MCIMX6SX MPU MCIMX6SX-SDB 产品页
i.MX 6 系列应用处理器规格书链接 MCIMX6Q-SDB MCIMX6Q-SDB-ND BOARD EVAL SABRE FOR I.MX6Q MCIMX6Q-SDB 产品页
i.MX 6 系列应用处理器规格书链接 MCIMX6QP-SDB MCIMX6QP-SDB-ND I.MX 6QP CONSUMER DEVELOPMENT PL MCIMX6QP-SDB 产品页

基于 i.MX6 系列的智能设备 SABRE 平台

NXP 的智能设备 SABRE 平台图片

利用智能设备的智能应用蓝图快速设计 (SABRE) 平台,可以完全掌控、评估基于 ARM® Cortex™-A9 技术的 i.MX 6 应用处理器的整体多媒体性能。

SABRE 平台针对需要智能显示、数据连接、低功耗和非凡用户体验的任何设备,为便携式计算、教育、工业控制、医疗和家庭自动化等市场的新产品设计提供了坚实的基础。 系统级功耗、性能优化功能和易于使用的外形,使这种智能设备 SABRE 平台有助于加速设计,缩短生产与面市时间。

支持包括 Android™、Linux® 和 Windows® 嵌入式系统在内的众多操作系统。 NXP 经过高度优化的板级支持包 (BSP)、编解码器和中间件使得 i.MX6Quad 和 i.MX6DualLite 特性集的功能得到最大提升,又能将总功耗降至最低。

查看快速入门指南

智能设备 SABRE 平台规格书链接 MCIMX6Q-SDP MCIMX6Q-SDP-ND KIT EVAL SABRE FOR I.MX6Q MCIMX6Q-SDP 产品页
智能设备 SABRE 平台规格书链接 MCIMX6DL-SDP MCIMX6DL-SDP-ND KIT EVAL SABRE FOR I.MX6DL MCIMX6DL-SDP 产品页

配件

MCIMX28LCD 规格书链接 MCIMX28LCD MCIMX28LCD-ND EVAL KIT W/LCD FOR I.MX28 MCIMX28LCD 产品页
  MCIMX-LVDS1 MCIMX-LVDS1-ND DAUGHTER CARD LVDS FOR I.MX53 MCIMX-LVDS1 产品页
