PSoC® 4 微控制器:您的芯片问题解决方案
模拟传感器集成 || 电容式触控 || 无线连接
Cypress 的 PSoC 4 Arm® Cortex®-M0 和 M0+ MCU 解决了嵌入式系统设计中一些最复杂和耗时的部分,大幅缩短了设计的上市时间。 PSoC 4 MCU 集成并优化了多种“立即可用”的关键功能,例如电容式触控、模拟传感器集成和无线连接等,从而为您省去了大量设计工作。 PSoC 4:您的芯片问题解决方案手册
Cypress 的 PSoC Creator IDE 软件提供最大的设计灵活性。 它是一种最先进且易于使用的 IDE,其中引入了颠覆性的原理图输入设计方法,而且还可用于在 PSoC 4 可编程架构内拖放元器件。 PSoC Creator 提供了直观的外设配置,例如:电容感应、可编程模拟块、可编程数字块和有线/无线连接。

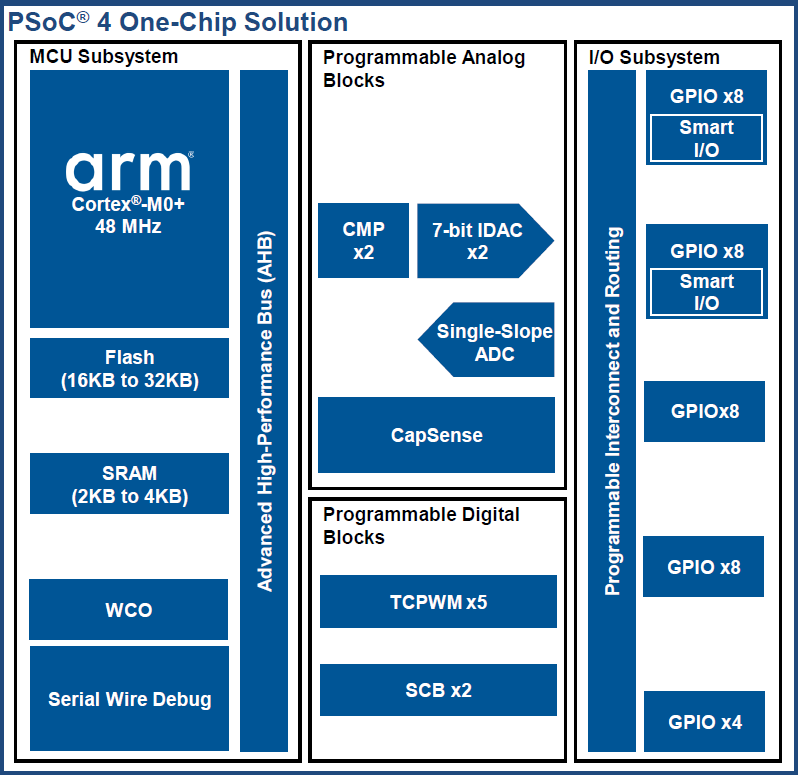

PSoC 4000 MCU 系列:入门级
PSoC 4000 和 PSoC 4000S 微控制器是采用 Arm Cortex-M0 和 M0+ 内核且经过成本优化的入门级 PSoC 4 MCU。 PSoC 4000 MCU 提供了业界最佳的电容感应技术 CapSense®,以便在最终产品中实现各种按钮、滑块和接近感应功能。 PSoC 4000 系列支持互电容感应、可靠的防水功能和 SmartSense™ 自动调节,可在任何环境中工作,而且无需手动调节便能实现 HMI 设计。
PSoC 4000 系列特性
- 32 位 MCU 子系统
- Arm Cortex-M0 和 Arm Cortex-M0+ 内核
- 高达 48 MHz CPU 速度
- 高达 32 KB 闪存,4 KB SRAM
- 采用钟表晶体振荡器 (WCO) 的实时时钟
- 可编程模拟块
- 高达 10 位、11.6 Ksps 的 ADC
- 多达 2 个低功耗比较器
- 支持互电容感应的 CapSense 块
- 多达 5 个定时器/计数器/PWM 块
- 多达 2 个串行配置块 (SCB)
- 多达 36 个 GPIO
PSoC 4000 资源
- 应用说明:PSoC 4 入门
- 应用说明:CapSense 入门
- 应用说明:PSoC 4000 系列低功耗系统设计方法
- PSoC 4000 系列:PSoC 4 架构技术参考手册
- PSoC 4000S 系列:PSoC 4 架构技术参考手册
最常用的 PSoC 4000 MCU
图片 | 零件编号 | 描述 | 规格书 | 查看详情 |
---|---|---|---|---|
CY8C4014LQI-422 | IC MCU 32BIT 16KB FLASH 24QFN | 规格书 | 查看详情 | |
CY8C4024LQI-S401 | IC MCU 32BIT 16KB FLASH 24QFN | 规格书 | 查看详情 | |
CY8C4045AZI-S413 | IC MCU 32BIT 32KB FLASH 48TQFP | 规格书 | 查看详情 |
PSoC 4000 MCU 开发套件
图片 | 零件编号 | 描述 | 规格书 | 查看详情 |
---|---|---|---|---|
CY8CKIT-145-40XX | PSOC 4 S-SERIES PROTOTYPING KIT | 规格书 | 查看详情 | |
CY8CKIT-040 | PSOC 4000 PIONEER DEV KIT | 规格书 | 查看详情 | |
CY8CKIT-041-40XX | KIT PSOC 4 S-SERIES PIONEER KIT | 规格书 | 查看详情 |

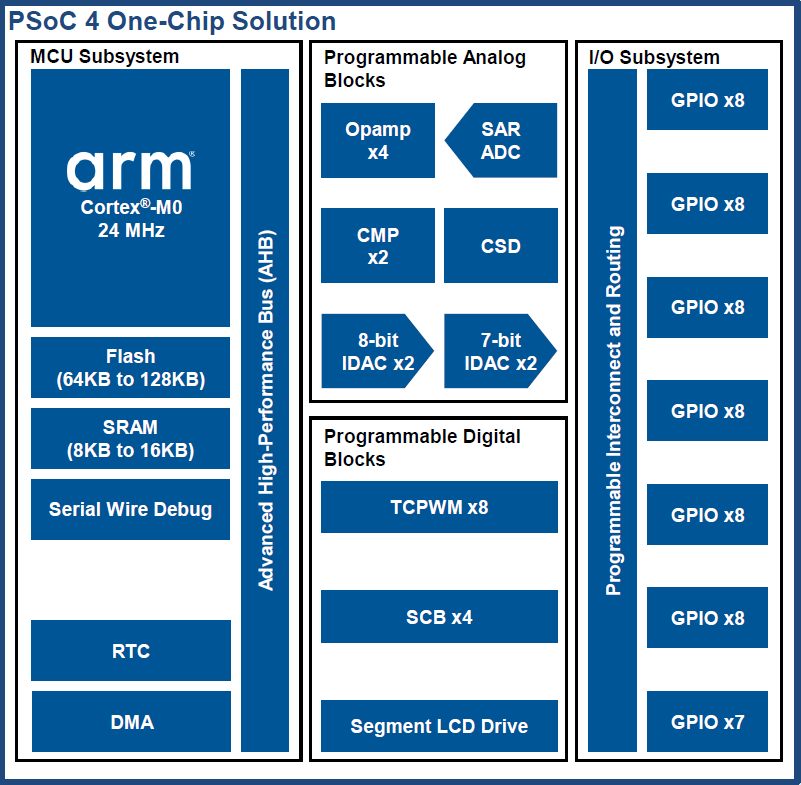

PSoC 4100 MCU 系列:智能模拟
除了 CapSense 之外,PSoC 4100 MCU 系列还通过可编程模拟块在 PSoC 4 微控制器架构中增加了智能模拟功能。 这些可编程模拟块为硬件模块,工程师可利用这些模块来创建自定义模拟前端 (AFE),并包含诸如模数转换器 (ADC)、数模转换器 (DAC)、低功耗比较器和运算放大器之类块。 利用可编程模拟块,PSoC 4100 MCU 几乎可以与任何模拟传感器连接。 PSoC 4100 MCU 系列也提供集成 BLE 连接功能。
PSoC 4000 系列特性
- 32 位 MCU 子系统
- Arm Cortex-M0 和 Arm Cortex-M0+ 内核
- 高达 48 MHz CPU 速度
- 高达 256 KB 闪存,32 KB SRAM
- 采用钟表晶体振荡器 (WCO) 的实时时钟
- 可编程模拟块
- 高达 12 位、1 Msps 的 SAR ADC
- 多达 6 个低功耗比较器
- 多达 4 个 iDAC
- 多达 4 个运算放大器
- 具有 SmartSense™ 自动调节功能的 Cypress CapSense®
- 多达 8 个定时器/计数器/PWM 块
- 多达 4 个串行配置块 (SCB)
- 分段 LCD 驱动
- 多达 55 个 GPIO
PSoC 4100 资源
- 应用说明:PSoC 4 入门
- 应用说明:PSoC 4 BLE 入门
- 应用说明:BLE 应用的低功耗设计和电池寿命估算
- PSoC 4100 和 4200 系列:PSoC 4 架构参考手册
- PSoC 41XX/42XX_BLE 系列:PSoC 4 BLE 架构参考手册
最常用的 PSoC 4100 MCU
图片 | 零件编号 | 描述 | 规格书 | 查看详情 |
---|---|---|---|---|
CY8C4127LQI-BL473 | IC MCU 32BIT 128KB FLASH 56QFN | 规格书 | 查看详情 | |
CY8C4125AXI-483 | IC MCU 32BIT 32KB FLASH 44TQFP | 规格书 | 查看详情 | |
CY8C4124LQI-443 | IC MCU 32BIT 16KB FLASH 40QFN | 规格书 | 查看详情 |
PSoC 4100 MCU 开发套件
图片 | 零件编号 | 描述 | 规格书 | 查看详情 |
---|---|---|---|---|
CY8CKIT-149 | PSOC 4100S PLUS PROTOTYPING KIT | 规格书 | 查看详情 | |
CY8CKIT-041-41XX | DEVELOPMENT KIT | 规格书 | 查看详情 | |
CY8CKIT-042-BLE-A | BLE 4.2 PIONEER KIT | 规格书 | 查看详情 |

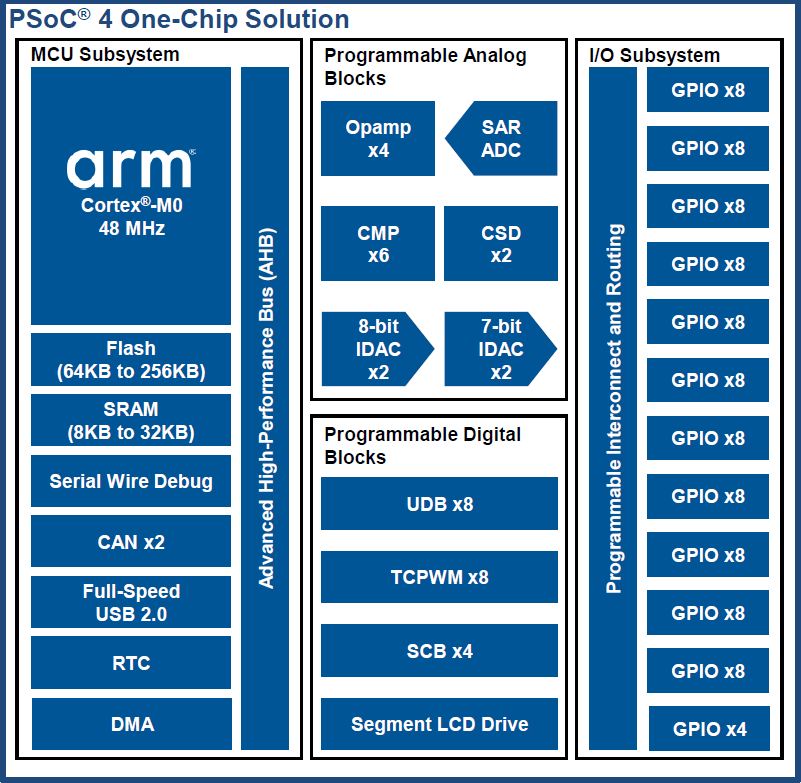

PSoC 4200 MCU 系列:可编程数字
PSoC 4200 MCU 系列增加了可编程的通用数字块 (UDB),大幅提高了 PSoC 4 产品组合的灵活性以及性能。 您可以通过配置 UDB 来创建客户数字接口、状态机和自定义逻辑功能。 甚至可以将 UDB 级联到一起,创建宽度超过 8 位的功能,以及在 PSoC Creator 中使用原理图获取(一种图形化状态机编辑器)或 Verilog 代码对 UDB 进行配置。 PSoC 4200 MCU 系列也提供集成 BLE 连接功能。
PSoC 4200 系列特性
- 32 位 MCU 子系统
- Arm Cortex-M0 内核
- 高达 48 MHz CPU 速度
- 高达 256 KB 闪存,32 KB SRAM
- 采用钟表晶体振荡器 (WCO) 的实时时钟
- USB 全速
- CAN 控制器
- 可编程模拟块
- 高达 12 位、1 Msps 的 SAR ADC
- 多达 6 个低功耗比较器
- 多达 4 个 iDAC
- 具有 SmartSense™ 自动调节功能的 Cypress CapSense®
- 多达 8 个通用数字块 (UDB)
- 多达 8 个定时器/计数器/PWM 块
- 多达 4 个串行配置块 (SCB)
- 分段 LCD 驱动
- 多达 98 个 GPIO
PSoC 4200 资源
- 应用说明:PSoC 4 入门
- 应用说明:PSoC 4 BLE 入门
- 应用说明:BLE 应用的低功耗设计和电池寿命估算
- PSoC 4100 和 4200 系列:PSoC 4 架构参考手册
- PSoC 41XX/42XX_BLE 系列:PSoC 4 BLE 架构参考手册
查看所有 PSoC 4200 MCU 查看所有 PSoC 4200 开发套件
最常用的 PSoC 4200 MCU
图片 | 零件编号 | 描述 | 规格书 | 查看详情 |
---|---|---|---|---|
CY8C4245AXI-483 | IC MCU 32BIT 32KB FLASH 44TQFP | 规格书 | 查看详情 | |
CY8C4247AZI-M485 | IC MCU 32BIT 128KB FLASH 64TQFP | 规格书 | 查看详情 | |
CY8C4247LQI-BL483 | IC MCU 32BIT 128KB FLASH 56QFN | 规格书 | 查看详情 |
PSoC 4200 MCU 开发套件
图片 | 零件编号 | 描述 | 规格书 | 查看详情 |
---|---|---|---|---|
CY8CKIT-146 | PSOC 4200DS PROTOTYPING KIT | 规格书 | 查看详情 | |
PSOC 4 L-SERIES PIONEER KIT | 规格书 | 查看详情 | ||
PSOC 4200 PROTOTYPING KIT | 规格书 | 查看详情 |

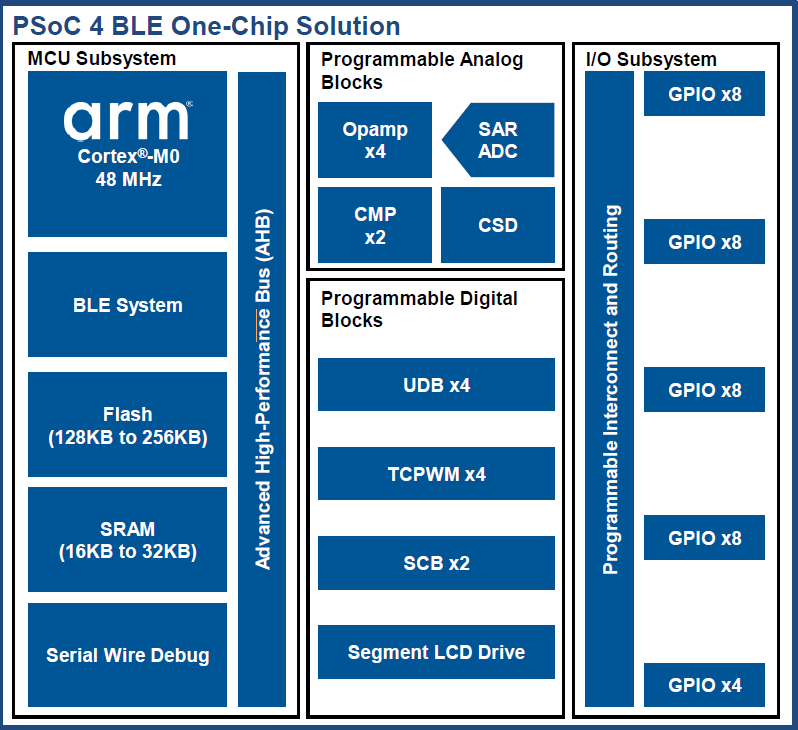

PSoC 4 BLE 模块
Cypress PSoC 4 BLE 模块是完全集成且经过认证的可编程模块。 PSoC 4 BLE 模块是各种需要具备下述特性的物联网设计的理想选择,例如:较小模块封装、成本优化、远程通信或扩展工作温度范围。 体验世界上最简单易用的 BLE 连接解决方案。
PSoC 4 BLE 模块特性
- 封装小至 10 mm x 10 mm x 1.8 mm
- 远程 BLE 选项,可实现远达 400 米的视距通信
- 经过成本优化的 BLE 模块选择,适用于纯连接应用
- 全认证,可加快设计周期
- 符合 QDID 标准的蓝牙 4.1、4.2
- 符合国际射频规范:FCC(美国)、ISED(加拿大)、MIC(日本)、CE(欧洲)和 KC(韩国)
- 提供单模式 (BLE) 和双模式 (BR/EDR/BLE) 模块选择
- 在 PSoC Creator IDE 内支持 Cypress PSoC 4 BLE 模块
- 适于 SMT,且兼容业内标准回流焊
- 宽工作电压范围(1.9 至 5.5 V)
- 工业温度范围(-40°C 至 +85°C)和扩展工业温度范围(-40°C 至 +105°C)选择
PSoC 4 BLE 模块资源
- 应用说明:PSoC 4 BLE 入门
- 应用说明:BLE 应用的低功耗设计和电池寿命估算
- 应用说明:创建 BLE 自定义规范
- PSoC 41XX/42XX_BLE 系列:PSoC 4 BLE 架构参考手册
- BLE 常见问题解答
查看所有 PSoC 4 BLE 模块 查看所有 PSoC 4 BLE 模块评估板
最常用的 PSoC 4 BLE 模块
图片 | 零件编号 | 描述 | 规格书 | 查看详情 |
---|---|---|---|---|
CYBLE-012011-00 | RF TXRX MOD BLUETOOTH TRACE ANT | 规格书 | 查看详情 | |
CYBLE-222014-01 | RF TXRX MOD BLUETOOTH CHIP ANT | 规格书 | 查看详情 | |
CYBLE-202013-11 | RF TXRX MOD BLUETOOTH 4.2 RF PIN | 规格书 | 查看详情 |
PSoC 4 BLE 开发套件
图片 | 零件编号 | 描述 | 规格书 | 查看详情 |
---|---|---|---|---|
CY8CKIT-042-BLE-A | DEVELOPMENT KIT CYBLE-022001 | 规格书 | 查看详情 | |
CYBLE-022001-EVAL | DEVELOPMENT KIT CYBLE-022001 | 规格书 | 查看详情 | |
CY8CKIT-143A | DEV KIT PSOC 4 BLUETOOTH 4.2 BLE | 规格书 | 查看详情 |
