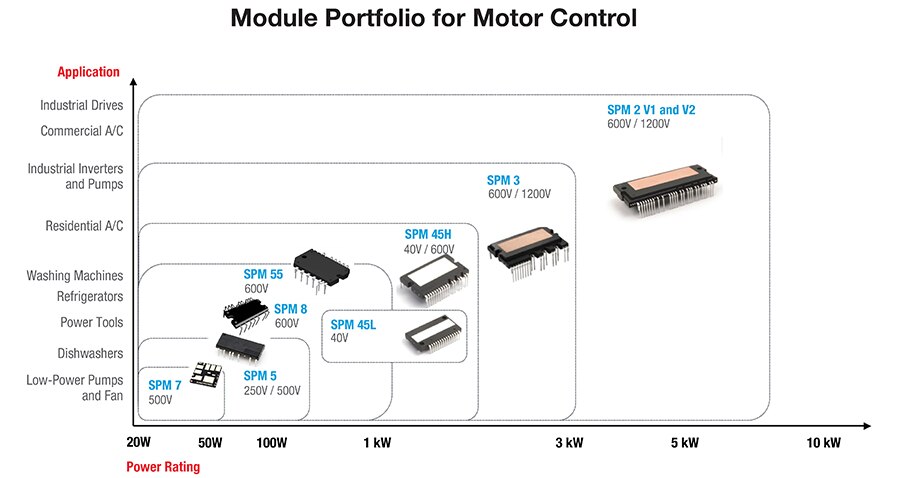

Motion SPM® 智能电源模块

SPM 2 系列模块

目标针对低压侧高至 75 A/600 V 和 35 A/1200 V Sense-IGBT 的高功率应用，用于过流保护，并内置用于温度监控的内置热敏电阻。 这些模块采用 15 A 至 30 A 的陶瓷基底封装，和 50 A、75 A、600 V 和 1200 V 的直接敷铜 (DBC) 基底封装，可降低热阻。

	零件编号	描述	电流	电压	配置
	FNA23512A	功率驱动器模块 32-DIP	35 A	1200 V	3 相
	FNA21012A	功率驱动器模块 32-DIP	10 A	1200 V	3 相
	FNA23060	功率驱动器模块	30 A	600 V	3 相逆变器
	FNA25060	功率驱动器模块 32-DIP	50 A	600 V	3 相
	FNA27560	功率驱动器模块	75 A	600 V	3 相逆变器
	FSAM75SM60A	功率驱动器模块 SPM32CA	75 A	600 V	3 相
	FSAM50SM60A	功率驱动器模块 SPM32CA	50 A	600 V	3 相
	FPAM30LH60	功率驱动器模块 32-DIP	30 A	600 V	2 相
	FPAM50LH60	功率驱动器模块 32-DIP	50 A	600 V	2 相

SPM 3 评估板 SPM 3 系列模块

目标针对从 3 A 到 30 A/600 V 和高至 10 A/1200 V 的广泛电源应用，例如 HVAC、商用空调、紧凑型工业级逆变器、伺服驱动器、风扇电机和泵。

	零件编号	描述	电流	电压	配置
	FSBB20CH120D	SPM3V 1200V V2 20A	20 A	1200 V	3 相逆变器
	FSBB15CH120D	SPM3V 1200V V2 15A	15 A	1200 V	3 相逆变器
	FNB35060T	POWER DRVR MOD 600V 50A 27DIP	50 A	600 V	3 相逆变器
	FNB34060T	POWER DRVR MOD 600V 40A 27DIP	40 A	600 V	3 相逆变器
	FNB33060T	功率驱动器模块 SPM27-RA	30 A	600 V	3 相
	FNB33060T	功率驱动器模块 SPM27-RA	30 A	600 V	3 相
	FPAB20BH60B	功率驱动器模块 27-DIP	20 A	600 V	1 相
	FPDB30PH60	功率驱动器模块 SPM27GA	20 A	600 V	2 相
	FPDB40PH60B	功率驱动器模块 SPM27GC	40 A	600 V	2 相
	FPDB50PH60	功率驱动器模块 SPM27HA	30 A	600 V	2 相
	FPDB60PH60B	功率驱动器模块 SPM27-HC	60 A	600 V	2 相
	FSBS3CH60	功率驱动器模块 SPM27BA	3 A	600 V	3 相
	FSBS15CH60F	功率驱动器模块 SPM27BA	15 A	600 V	3 相
	FSBB10CH120D	功率驱动器模块	10 A	1200 V	3 相
	FSBB10CH120DF	功率驱动器模块 27-DIP	10 A	1200 V	3 相
	FSBB15CH60D	功率驱动器模块 SPM27CC	15 A	600 V	3 相逆变器
	FSBB20CH60D	功率驱动器模块 SPM27CC	20 A	600 V	3 相逆变器
	FSBB30CH60D	功率驱动器模块 SPM27CC	30 A	600 V	3 相逆变器
	FSBB30CH60DF	功率驱动器模块	30 A	600 V	3 相逆变器
	FSBF15CH60BT	功率驱动器模块 SPM27JA	15 A	600 V	3 相
	FSBF10CH60B	功率驱动器模块 SPM27JA	10 A	600 V	3 相
	FSBF10CH60BT	功率驱动器模块 SPM27JA	10 A	600 V	3 相
	FSBF5CH60B	功率驱动器模块 SPM27JA	5 A	600 V	3 相
	FSBB30CH60CT	功率驱动器模块	30 A	600 V	3 相
	FSBB20CH60CT	功率驱动器模块 SPM27CC	20 A	600 V	3 相
	FSBB20CH60C	功率驱动器模块 SPM27CC	20 A	600 V	3 相
	FSBB30CH60C	功率驱动器模块 SPM27CC	30 A	600 V	3 相
	FSBB15CH60C	功率驱动器模块 SPM27CC	15 A	600 V	3 相

SPM 评估板

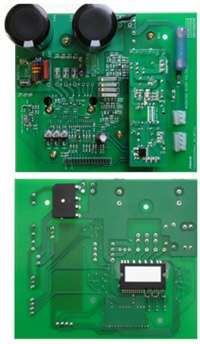

FEBSPM3SPM45_M01MTCA - Motion SPM3/45H 评估板

兼容：SPM3V2_V4 和 SPM45H 模块

主要特性

• AC 线路输入连接
• 板载大容量电容器
• 大容量电容器充电指示器
• 板载高电压 SMPS
  • +15.75 V_DC、+5 V_DC、+3.3 V_DC 输出
• 短路电流保护
• 负直流链路三重射极开路连接
• MCU 接口连接
  • 3 路高压侧、3 路低压侧栅极驱动输入
  • 故障输出
  • 总线电压检测输出
  • 3 相电流检测，放大
• NTC 输出信号（适用时）
• 电流检测电阻器（适用时）

SPM 45评估板 SPM 45系列模块

目标针对低于 20 A 的成本敏感型应用，采用陶瓷基底封装，内置自举二极管和用于温度监控的热敏电阻。 输入栅极信号为有效高。

	零件编号	描述	电流	电压	配置
	FBA42060	功率驱动器模块 23-DIP	20 A	600 V	1 相
	FNC42060F	功率驱动器模块 SPM26-AA	20 A	600 V	3 相
	FNC42060F2	功率驱动器模块 26-DIP	20 A	600 V	3 相
	FNA41060B2	功率驱动器模块 SPM26-AAC	10 A	600 V	3 相
	FNA41560B2	功率驱动器模块 26-DIP	15 A	600 V	3 相
	FNA41060	功率驱动器模块 SPM26-AA	10 A	600 V	3 相
	FNA40560	功率驱动器模块 SPM26-AA	5 A	600 V	3 相
	FNA40860	功率驱动器模块 SPM26-AA	8 A	600 V	3 相
	FNA41560	功率驱动器模块 SPM26-AA	15 A	600 V	3 相
	FNB41560B2	功率驱动器模块	15 A	600 V	3 相
	FNB40560	功率驱动器模块 SPM26-AA	5 A	600 V	3 相
	FNB41060	功率驱动器模块 SPM26-AA	10 A	600 V	3 相
	FNB41560	功率驱动器模块	500 mA	600 V	3 相
	FNB40560B2	功率驱动器模块 26-DIP	5 A	600 V	3 相
	FNB43060T2	功率驱动器模块 SPMAB-C26	30 A	600 V	3 相
	FSB43004A	电机驱动器电源 22-DIP			3 相
	FSB44104A	电机驱动器电源 22-DIP			3 相

SPM 评估板

FEBSPM3SPM45_M01MTCA - Motion SPM3/45H 评估板

兼容：SPM3V2_V4 和 SPM45H 模块

主要特性

• AC 线路输入连接
• 板载大容量电容器
• 大容量电容器充电指示器
• 板载高电压 SMPS
  • +15.75 VDC、+5 VDC、+3.3 VDC 输出
• 短路电流保护
• 负直流链路三重射极开路连接
• MCU 接口连接
  • 3 路高压侧、3 路低压侧栅极驱动输入
  • 故障输出
  • 总线电压检测输出
  • 3 相电流检测，放大
• NTC 输出信号（适用时）
• 电流检测电阻器（适用时）

SPM 5 系列模块

Motion SPM® 5 系列模块基于快速恢复式 MOSFET (FRFET®) 技术，是针对小功率电机驱动应用（如风扇和泵）的紧凑型逆变器解决方案。 这些模块采用紧凑型封装，包含六个 FRFET MOSFET、三个半桥栅极驱动器 HVIC、温度检测以及三个自举二极管，并且为提升导热性能进行了完全隔离和优化。 通过微调开关和降低寄生电感，使电磁干扰 (EMI) 特性得以优化。 它们采用了 MOSFET，因此和基于 IGBT 的电源模块相比，可提供更强的稳健性和更大的安全工作区域 (SOA)。 这些模块非常适合用于组装空间受限的紧凑、可靠型逆变器设计。 此类应用包括洗碗机、吊扇以及泵。

	零件编号	描述	电流	电压	配置
	FSB52006S	功率驱动器模块 SPM23BA	2.6 A	60 V	3 相
	FSB50450A	功率驱动器模块 23-DIP	1.5 A	500 V	3 相
	FSB50550A	功率驱动器模块 23-DIP	2 A	500 V	3 相
	FSB50450AS	功率驱动器模块	1.5 A	500 V	3 相
	FSB50250AS	功率驱动器模块	1.2 A	500 V	3 相
	FSB50550AS	功率驱动器模块	2 A	500 V	3 相
	FSB50550ASE	功率驱动器模块 23-SMD	2 A	500 V	3 相
	FSB50825AS	功率驱动器模块	3.6 A	250 V	3 相
	FSB50325AS	功率驱动器模块 21-SMD	1.7 A	250 V	3 相
	FSB50250A	功率驱动器模块 23-DIP	1.2 A	500 V	3 相
	FSB50325A	功率驱动器模块 23-DIP	1.7 A	250 V	3 相
	FSB50825A	功率驱动器模块	3.6 A	250 V	3 相
	FSB50325AT	功率驱动器模块 23-DIP	1.7 A	250 V	3 相
	FSB50250AT	功率驱动器模块 23-DIP	1.2 A	500 V	3 相
	FSB50550AT	功率驱动器模块 23-DIP	2 A	500 V	3 相
	FSB50450AT	功率驱动器模块	1.5 A	500 V	3 相
	FSB50660SF	功率驱动器模块 23-DIP	3.1 A	600 V	3 相
	FSB50760SF	功率驱动器模块 23-DIP	3.6 A	600 V	3 相
	FSB50660SFS	功率驱动器模块	3.1 A	600 V	3 相
	FSB50760SFS	功率驱动器模块	3.6 A	600 V	3 相
	FSB50660SFT	功率驱动器模块 23-DIP	3.1 A	600 V	3 相
	FSB50760SFT	功率驱动器模块 23-DIP	3.6 A	600 V	3 相

SPM 55 系列模块

Motion SPM® 55 模块可为 AC 感应、BLDC 控制器和 PMSM 电机提供功能齐全的高性能逆变器输出级。 这些模块集成了内置 IGBT 的优化型栅极驱动，可最大限度地降低 EMI 和损耗，同时还提供多个模块内保护功能，包括欠压锁定、互锁功能、过流关断、热监控和故障报告。 内置的高速 HVIC 仅需一个电源电压，可将传入的逻辑电平栅极输入转换为高压、高电流驱动信号，进而正确驱动模块的稳健型短路级 IGBT。 单独的负 IGBT 端子可用于每个相位，以支持最广泛的控制算法。 此类应用包括洗衣机、冰箱、洗碗机、泵以及消费类和工业类风扇。

	零件编号	描述	电流	电压	配置
	FNA51060T3	功率驱动器模块 20-DIP	10 A	600 V	3 相逆变器
	FNA51560T3	功率驱动器模块	15 A	600 V	3 相
	FNA51560TD3	功率驱动器模块 20-DIP	15 A	600 V	3 相逆变器
	FNB50560T1	功率驱动器模块 20-DIP	5 A	600 V	3 相逆变器
	FNB51060T1	功率驱动器模块 20-DIP	10 A	600 V	3 相逆变器
	FNB51560T1	功率驱动器模块 20-DIP	15 A	600 V	3 相逆变器
	FNB50560TD1	功率驱动器模块 20-DIP	5 A	600 V	3 相逆变器
	FNB51060TD1	功率驱动器模块 20-DIP	10 A	600 V	3 相逆变器
	FNB51560TD1	功率驱动器模块	15 A	600 V	3 相逆变器
	FNF50560TD1	功率驱动器模块 20-DIP	5 A	600 V	3 相
	FNF51060TD1	功率驱动器模块 20-DIP	10 A	600 V	3 相逆变器
	FNF51560TD1	功率驱动器模块 20-DIP	15 A	600 V	3 相逆变器

SPM 7 系列模块

目标针对高达 50 W 的紧凑型低功率电机控制应用，例如小型（基座和天花板）风扇电机、空调室内/室外风扇和水泵。SPM 7 系列由 FRFET® MOSFET 和半桥栅极驱动器 IC 组成。 可用的模块包括 250 V 和 500 V 的 PQFN 封装系列，能节省高达 50％ 的板空间，并最大幅度降低 EMI 和损耗。

	零件编号	描述	电流	电压	配置
	FSB70250	功率驱动器模块 27-LGA	3.3 A	500 V	3 相
	FSB70325	功率驱动器模块 27-LGA	4.1 A	250 V	3 相
	FSB70450	功率驱动器模块 27 PowerLQFN	4.8 A	500 V	3 相
	FSB70550	功率驱动器模块 27 PowerLQFN	5.3 A	500 V	3 相
	FSB70625	功率驱动器模块 27-LGA	6.9 A	250 V	3 相

SPM 8系列模块

Motion SPM® 8 三相智能电源模块为消费和工业运动控制应用带来了最高的性能、全面的保护和封装的优势。

Motion SPM 8 模块可为 AC 感应、BLDC 和 PMSM 电机提供功能齐全的高性能逆变器级。 这些模块集成了优化型 IGBT 和栅极驱动器，可提供最佳性能，同时最大程度地降低了 EMI 和损耗。 为确保最佳的可靠性和稳健性，模块提供了多个保护功能，包括欠压锁定、跨导保护、过流关断、热监控和故障报告。

	零件编号	描述	电流	电压	配置
	FNB81060T3	功率驱动器模块 SPM25-FAA	10 A	600 V	3 相
